将 E-R 模型转换为关系模型

给定的 ER 模型可以转换为关系模型。关系模型包含关系、元组、属性、键和外键。

• 关系是由元组组成的表。

• 元组是一行数据。

• 属性是关系的一个特征。

ER 模型和关系模型之间存在直接映射。

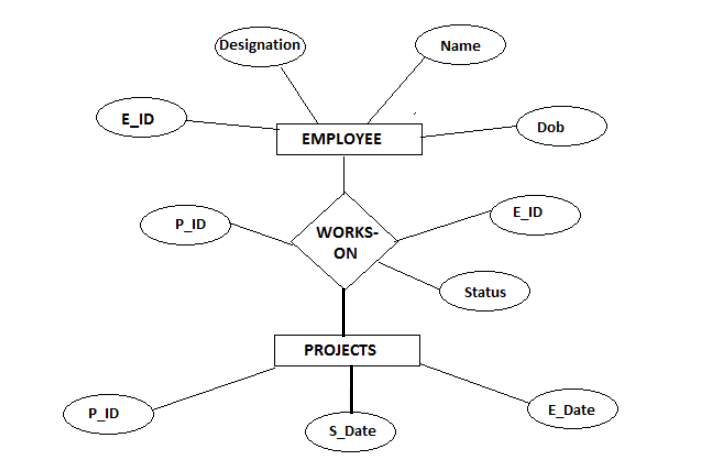

请考虑以下示例 −

ER 模型转换为关系模型的规则模型-

• 实体类型转换为关系表。

• 1:1 或 1:N 关系类型转换为外键。

• M:N 关系类型转换为具有两个外键的关系。

• 简单属性转换为属性。

• 值集转换为域。

• 键属性转换为主键。

现在，对于上述示例，我们可以创建三个关系-

• 员工

• Works_On

• 项目

将属性转换为字段-

• 员工将具有 E_ID、姓名、职位和出生日期。

• 工作中将具有 E_ID、状态和 P_ID。

• 项目将具有 P_ID、S_Date 和 E_Date。

现在我们可以在 DBMS 中创建表了。

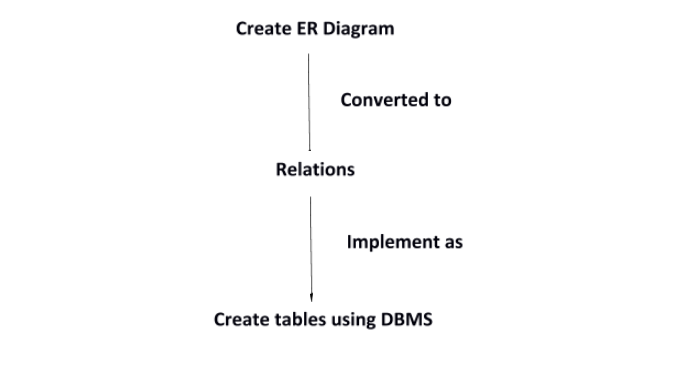

整体转换总结如下 −
