讨论计算机体系结构中的 I/O 接口?
computer architecturecomputer sciencenetwork更新于 2026/1/17 20:22:17
I/O 接口支持在内部存储器和外部 I/O 设备之间传输数据。所有连接到计算机的外围设备都需要特殊的通信连接，以便与 CPU 进行连接。
I/O 总线和接口模块

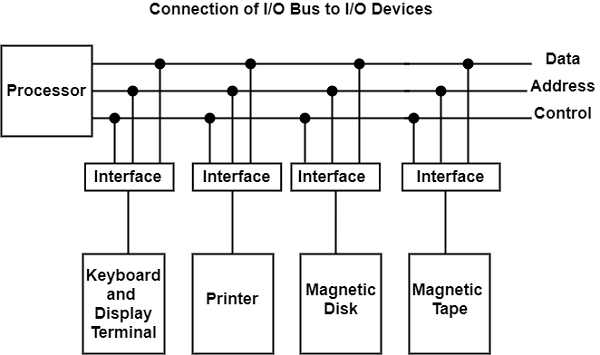

I/O 总线是外围设备与计算机处理器交互的路径。图中显示了 I/O 总线与 I/O 设备的典型连接。
I/O 总线包含数据线、地址线和控制线。在任何通用计算机中，磁盘、打印机、键盘和显示终端都是常用的设备。每个外设单元都有一个与之关联的接口单元。每个接口单元负责解码从 I/O 总线接收的控制和地址。
它可以描述从外设接收的地址和控制，并为外设控制器提供信号。它还负责在外设和处理器之间传输信息，并整合数据流。
I/O 总线连接到处理器的所有外设接口。处理器在地址线上定位设备地址，以便与特定设备交互。每个接口都包含一个连接到 I/O 总线的地址解码器，用于监控地址线。
当接口识别到地址后，它会激活总线与其控制的设备之间的连接。接口会禁用地址与总线地址不匹配的外设。
接口接收以下四个命令中的任意一个 -
- 控制 - 发出控制命令以激活外设并通知其下一个任务。此控制命令取决于外设，每个外设都会根据其工作模式接收相应的控制命令序列。
- 状态 − 状态命令可以测试接口和外设中的多个测试条件。
- 数据输出 − 数据输出命令通过将数据从总线发送到其某个寄存器来创建该命令的接口计数器。
- 数据输入 − 数据输入命令与数据输出命令相反。在数据输入中，接口从外设获取一个数据元素并将其放入其缓冲寄存器中。
