使用 networkX 和 Matplotlib 绘制网络图

matplotlibpythondata visualization更新于 2025/6/1 16:12:17

要使用 networkx 和 matplotlib 绘制网络图，plt.show() −

设置图形大小并调整子图之间和周围的填充。
使用键 from 和 to 为数据框创建一个对象。
获取包含 edgelist 的图形。
使用带有一些节点属性的 draw() 方法绘制图形(步骤 3)。
要显示图形，请使用 show() 方法。

示例

import pandas as pd
import networkx as nx
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
df = pd.DataFrame({'from': ['A', 'B', 'C', 'A'], 'to': ['D', 'A', 'E', 'C']})
G = nx.from_pandas_edgelist(df, 'from', 'to')
nx.draw(G, with_labels=True, node_size=100, alpha=1, linewidths=10)

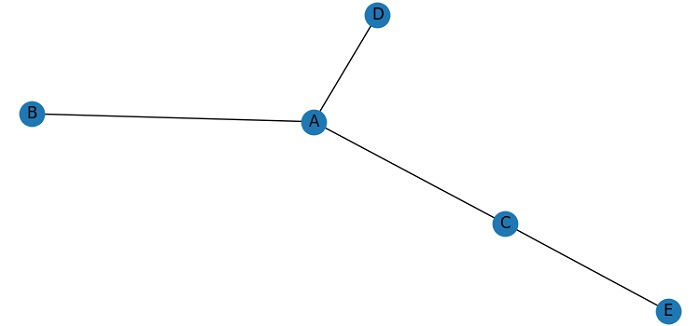

plt.show()
