E-R 模型示例

ER 模型用于将现实生活场景表示为实体。这些实体的属性在 ER 图中表示为它们的属性，它们之间的连接以关系的形式显示。

ER 模型的一些示例如下:−

医院 ER 模型

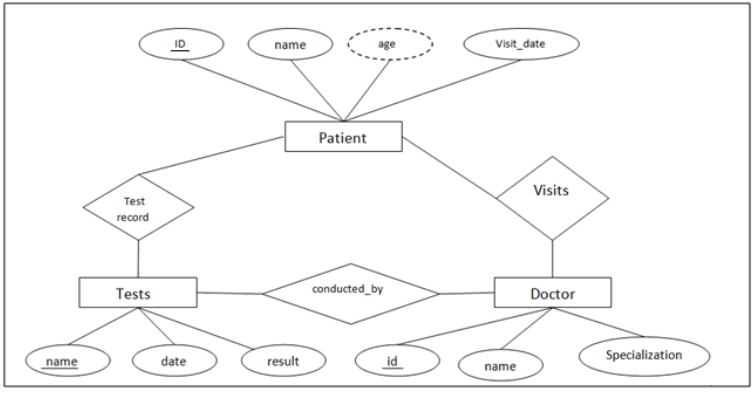

这是一个医院的 ER 模型。实体用矩形框表示，分别是患者、测试和医生。

每个实体都有各自的属性，分别是 −

• Patients - ID(primary key), name, age,visit_date

• Tests- Name(primary key), date, result

• Doctor- ID(primary key), name, specialization

不同实体之间的关系用菱形框表示。

公司 ER 模型

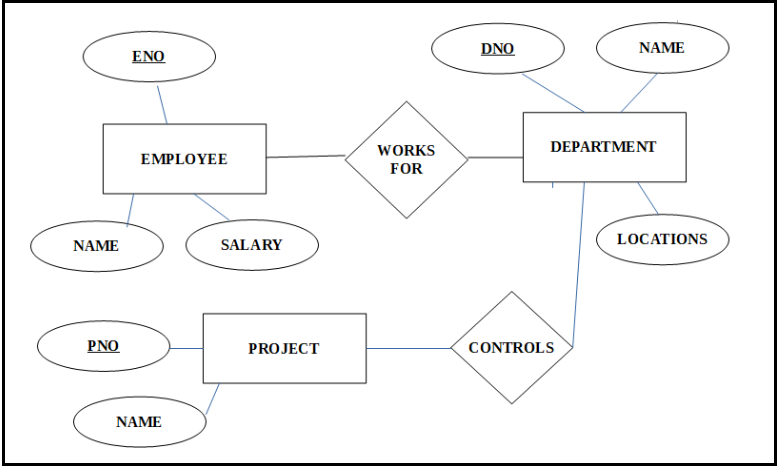

此 ER 模型中的实体包括员工、部门和项目。这些实体具有以下属性−

• Employee - ENO(Primary Key) , Name, Salary

• Department - DNO(Primary key), Name, Locations

• Project - PNO(Primary key), Name

此 ER 模型中的关系表示为"Works for"和"Controls"。
