解释 JavaFX 中 2D 形状的 Stroke Line Join 属性

javaobject oriented programmingprogramming更新于 2025/10/12 1:16:17

在由多条线连接而成的形状中，stroke line join 属性指定/定义两条线连接处的形状。您可以使用 setStrokeLineJoin() 方法设置 stoke line join。

Java FX 支持三种类型的描边线连接，由名为 StrokeLineJoin 的 Enum 的三个常量表示，它们是 −

BEVEL − 在此类型中，相交处的外边缘与线段相连。
MITER − 在此类型中，相交处的外边缘连接在一起形成尖锐边缘。
ROUND −在此类型中，交叉点的外边缘通过圆角连接，圆角半径恰好是连接宽度的一半。

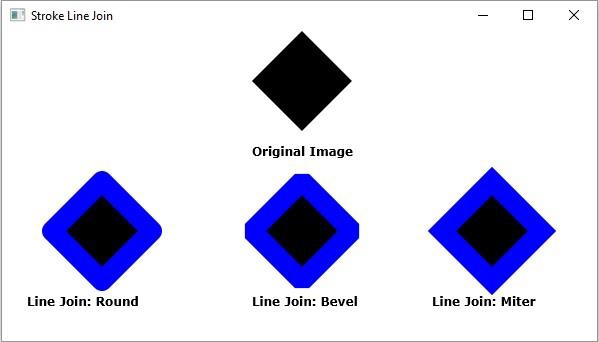

示例

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Polygon;
import javafx.scene.shape.StrokeLineJoin;
import javafx.scene.text.Font;
import javafx.scene.text.FontPosture;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;
import javafx.stage.Stage;
public class StrokeLineJoinExample extends Application {
   public void start(Stage stage) {
      Font font = Font.font("verdana", FontWeight.BOLD, FontPosture.REGULAR, 12);
      Text label1 = new Text("Original Image");
      label1.setFont(font);
      label1.setX(250.0);
      label1.setY(125.0);
      Polygon rhombus1 = new Polygon(300.0, 0.0, 250.0, 50.0, 300.0, 100.0, 350.0, 50.0);
      Text label2 = new Text("Line Join: Round");
      label2.setFont(font);
      label2.setX(25.0);
      label2.setY(275.0);
      Polygon rhombus2 = new Polygon(100.0, 150.0, 50.0, 200.0, 100.0, 250.0, 150.0, 200.0);
      rhombus2.setStroke(Color.BLUE);
      rhombus2.setStrokeWidth(20);
      rhombus2.setStrokeLineJoin(StrokeLineJoin.ROUND);
      Text label3 = new Text("Line Join: Bevel");
      label3.setFont(font);
      label3.setX(250.0);
      label3.setY(275.0);
      Polygon rhombus3 = new Polygon(300.0, 150.0, 250.0, 200.0, 300.0, 250.0, 350.0, 200.0);
      rhombus3.setStroke(Color.BLUE);
      rhombus3.setStrokeWidth(20.0);
      rhombus3.setStrokeLineJoin(StrokeLineJoin.BEVEL);
      Text label4 = new Text("Line Join: Miter");
      label4.setFont(font);
      label4.setX(430.0);
      label4.setY(275.0);
      Polygon rhombus4 = new Polygon(490.0, 150.0, 440, 200.0, 490.0, 250.0, 540.0, 200.0);
      rhombus4.setStroke(Color.BLUE);
      rhombus4.setStrokeWidth(20.0);
      rhombus4.setStrokeLineJoin(StrokeLineJoin.MITER);
      //创建一个 Group 对象
      Group root = new Group(label1, label2, label3, label4, rhombus1, rhombus2, rhombus3, rhombus4);
      //创建一个 scene 对象
      Scene scene = new Scene(root, 595, 310);
      //为 Stage 设置标题
      stage.setTitle("Stroke Line Join");
      //将 scene 添加到 stage
      stage.setScene(scene);
      //显示舞台内容
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}
