OSPF 如何将数据包从源路由到目标?
开放最短路径优先 (OSPF) 是一种路由器协议，用于在数据包穿过一组互连网络时为其寻找最佳路径。
该协议被互联网工程任务组 (IETF) 指定为内部网关协议 (IGP) 之一，旨在用于在大型自治系统网络(例如单个企业网络)内传输流量，而该网络又可能由许多通过路由器链接的独立局域网组成。
解释

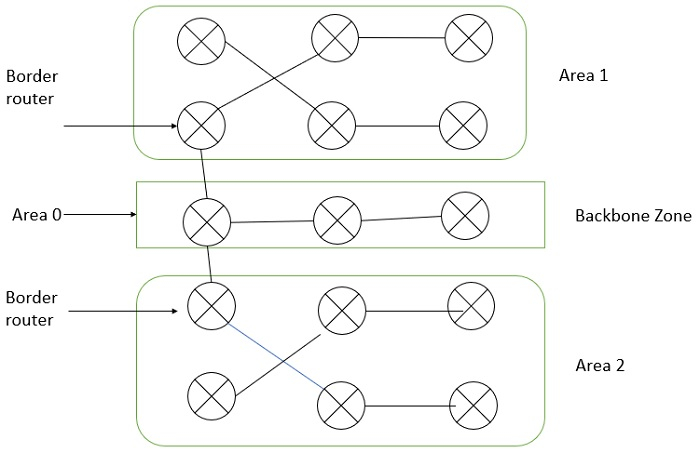

区域 1 边界路由器 区域 0 骨干区域 边界路由器 区域 2 OSPF。
OSPF 协议称为链路状态路由协议，它维护链路状态数据库。网络中路由的状态即成本。OSPF 协议允许每个路由器计算到达任何给定可达目的地的路由成本。
启用 OSPF 的路由器接口将通过多播过程(称为 hello 过程)将其链路成本通告给相邻路由器。该网络被划分为多个区域，以简化管理并优化流量和资源利用率。
区域以 32 位点分十进制表示。按照惯例，区域 0 代表 OSPF 网络的骨干区域，如上图所示。
每个区域都必须与 OSPF 骨干区域建立连接。此类连接由互连路由器实现，称为区域边界路由器 (ABR)，如上图所示。
边界路由器为其连接的每个区域实现单独的链路状态数据库，并维护网络中所有区域的汇总路由。 OSPF 能够检测网络拓扑的变化，例如链路故障，并在极短的时间内收敛到新的无环路路由结构。
在 OSPF 中，信息会被发送到每个节点，因此由于必须进行泛洪，流量会非常高。链路状态路由非常复杂，因为它使用 Dijkstra 算法来查找节点之间的最短路径。
边界路由器将接收所有泛洪数据包并汇总信息。一个区域的全部信息将保存在一个数据包中，并发送到其他区域。边界路由器会将信息转发到骨干路由器，骨干路由器再将信息转发到另一个区域的边界路由器。
OSPF 数据包格式
OSPF 数据包格式如下: −
0 8 16 31
| 版本 | 类型 | 消息 |
|---|---|---|
| 源地址 | ||
| 区域ID | ||
| 校验和 | 身份验证类型 | |
| Authentication | ||
这里，
Version − 表示当前版本
Type − 表示 OSPF 消息的类型 (1-5)。
- Type 1 − "hello" 消息，
- Type 2 − 请求，
- Type 3 − 发送，
- Type 4 − 确认收到链路状态消息，
- Type 5 − 保留。
Message Length − 表示要交换的消息的长度。
SourceAddr −标识发送者。
AreaId − 节点所在区域的 32 位标识符。
Checksum − 16 位互联网校验和。
身份验证类型 − 1(普通密码)，2(加密身份验证)。
身份验证 − 包含密码或加密校验和。
