如何在 Matplotlib 中注释 X 轴的范围?

matplotlibpythondata visualization更新于 2025/9/12 15:40:17

要在 matplotlib 中注释 X 轴的范围，我们可以采取以下步骤 −

设置图形大小并调整子图之间和周围的填充。
使用 numpy 创建 xx 和 yy 数据点。
创建一个图形和一组子图。
使用 plot() 方法绘制 xx 和 yy 数据点。
设置轴的 ylim。
使用注释方法放置箭头和范围标签名称。
要显示图形，请使用 show() 方法。

示例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

xx = np.linspace(0, 10)
yy = np.sin(xx)

fig, ax = plt.subplots(1, 1)

ax.plot(xx, yy)
ax.set_ylim([-2, 2])

ax.annotate('', xy=(5,2), xytext=(8,2),
            xycoords='data', textcoords='data',
            arrowprops={'arrowstyle': '<|-|>'}, color='yellow')

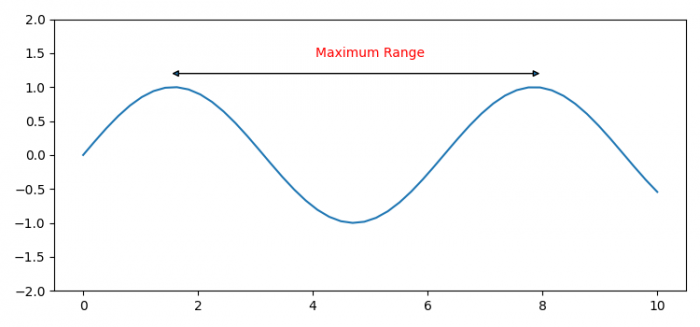

ax.annotate('Maximum Range', xy=(5,5), ha='center', va='center', color='red')

plt.show()
