如何使用 JavaFX 创建堆积条形图?
javafxobject oriented programmingprogramming更新于 2026/1/8 9:16:17
条形图接受一系列数据点 (x, y) 作为输入值，并创建表示其值的条形图。通常，这些图表用于表示类别的值。根据类别的轴，条形图的条形图可以是垂直的或水平的。
StackedBarChart 是 BarChart 的变体，它绘制指示类别数据值的条形图。条形图可以是垂直的或水平的，具体取决于哪个轴是类别轴。每个系列的条形图都堆叠在前一个系列的顶部。
在 JavaFX 中，您可以通过实例化 javafx.scene.chart.StackedBarChart 类来创建堆积条形图。
在实例化此类时，您必须传递表示 x 轴和 y 轴的 Axis 类的两个对象(作为构造函数的参数)。由于 Axis 类是抽象的，因此您需要传递其具体子类的对象，NumberAxis(用于数值)或 CategoryAxis(字符串值)。
创建轴后，您可以使用 setLabel() 方法为其设置标签。
设置数据
XYChart.Series 表示一系列数据项。您可以通过实例化此类为条形图创建一系列点。此类包含一个可观察列表，其中包含该系列中的所有点。
XYChart.Data 表示 x-y 平面中的特定数据点。要创建一个点，您需要通过传递特定点的 x 和 y 值来实例化此类。
因此，要为条形图创建数据 −
通过实例化 XYChart.Data 类来创建所需数量的点。
通过实例化 XYChart.Series 类来创建一个系列。
使用 getData() 方法获取 XYChart.Series 类的可观察列表。
使用 add() 或 addAll() 方法将创建的数据点添加到列表中。
将创建的数据系列添加到面积图中，如下所示 −
barChart.getData().add(series);
示例
import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedBarChart;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.StackPane;
public class StackedBarChartExample extends Application {
@Override
public void start(Stage stage) {
//定义轴
CategoryAxis xAxis = new CategoryAxis();
xAxis.setLabel("Year");
NumberAxis yAxis = new NumberAxis();
yAxis.setLabel("Population (In millions)");
//创建条形图
StackedBarChart stackedBarChart = new StackedBarChart(xAxis, yAxis);
stackedBarChart.setTitle("World Population by Region");
//通过设置数据准备 XYChart.Series 对象
XYChart.Series series1 = new XYChart.Series<>();
series1.setName("Asia");
series1.getData().add(new XYChart.Data<>("2012", 900));
series1.getData().add(new XYChart.Data<>("2013", 1000));
series1.getData().add(new XYChart.Data<>("2014", 1170));
series1.getData().add(new XYChart.Data<>("2015", 1250));
series1.getData().add(new XYChart.Data<>("2016", 1530));
XYChart.Series series2 = new XYChart.Series<>();
series2.setName("Europe");
series2.getData().add(new XYChart.Data<>("2012", 390));
series2.getData().add(new XYChart.Data<>("2013", 400));
series2.getData().add(new XYChart.Data<>("2014", 440));
series2.getData().add(new XYChart.Data<>("2015", 480));
series2.getData().add(new XYChart.Data<>("2016", 540));
//将数据设置为条形图
stackedBarChart.getData().addAll(series1, series2);
//创建一个堆栈窗格来保存图表
StackPane pane = new StackPane(stackedBarChart);
//设置场景
Scene scene = new Scene(pane, 595, 300);
stage.setTitle("Stacked Bar Chart");
stage.setScene(scene);
stage.show();
}
public static void main(String args[]){
launch(args);
}
}

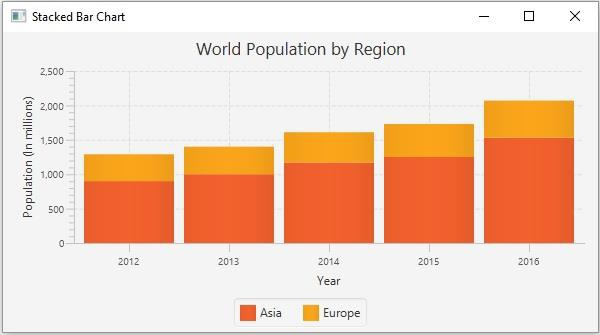

输出
