如何在 matplotlib 中创建断开的水平条形图?

matplotlibpythondata visualization更新于 2025/11/11 23:40:17

要在 matplotlib 中创建断开的水平条形图，我们可以采取以下步骤 −

设置图形大小并调整子图之间和周围的填充。
创建一个图形和一组子图。
绘制水平矩形序列。
缩放 X 和 Y 轴限制。
配置网格线。
注释断开的条形图。
要显示图形，请使用 show() 方法。

示例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig, ax = plt.subplots()

# 水平方向的矩形序列
ax.broken_barh([(110, 30), (150, 10)], (10, 9), facecolors='tab:blue')
ax.broken_barh([(10, 50), (100, 20), (130, 10)], (20, 9),
   facecolors=('tab:orange', 'tab:green', 'tab:red'))

# 缩放 X 和Y 轴限制
ax.set_ylim(5, 35)
ax.set_xlim(0, 200)

# 配置网格线
ax.grid(True)

# 注释断线
ax.annotate('race interrupted', (61, 25),
   xytext=(0.8, 0.9), textcoords='axes fraction',
   arrowprops=dict(facecolor='black', shrink=0.05),
   fontsize=16,
   horizontalalignment='right', verticalalignment='top')

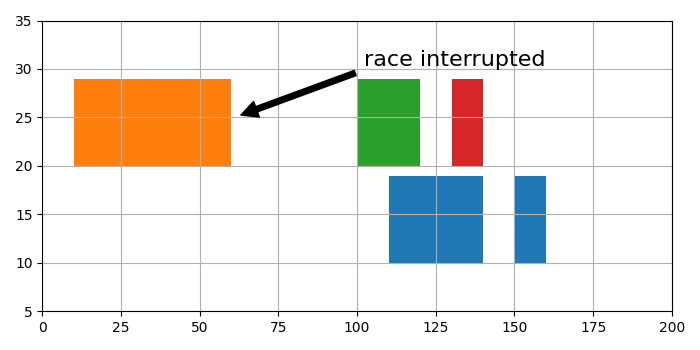

plt.show()
