如何在 Tkinter 的文本框中实时显示 LaTex?

tkinterpythongui-programming更新于 2025/6/19 11:24:17

Python Matplotlib 库在需要可视化数据点并绘制图形和图表来分析数据的应用程序中非常有用。假设我们想要创建一个可以处理 LaTex 语法的 tkinter 应用程序。

LaTex 语法用于准备科学文档，例如公式、科学符号、数学字符和标点符号。要准备应用程序，我们需要使用 matplotlib 和 TkAgg(Tkinter 中 Matplotlib 的后端 API)模块。以下步骤用于构造应用程序函数和小部件，

导入所需的库，如 Matplotlib、Tkinter、Ttk(用于设置小部件的样式)、TkAgg 等。
添加一个框架并在其中定义一个标签和一个 Entry 小部件。
使用 Matplotlib 中的 figure() 方法定义图形的大小。此图可用于在画布中绘制语法。
现在，创建一个 Canvas 小部件，我们将在其中使用 TkAgg 定义我们的图形。
定义一个函数来获取 Entry 小部件的内容，并使用 Matplotlib 中的预定义函数(即 text())将图形中的文本转换为图形。

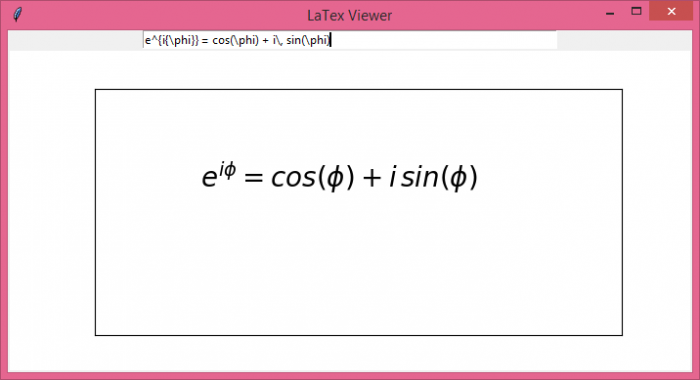

将 Return 或 Click 事件与函数绑定后，在画布上显示输出。

示例

# 导入所需的库
from tkinter import *
from tkinter import ttk
import matplotlib
import matplotlib.pyplot as plt
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg

# 在 tkinter 的后端使用 TkAgg应用程序
matplotlib.use('TkAgg')

# 创建 tkinter 框架实例
win = Tk()

# 设置窗口大小
win.geometry("700x350")

# 设置窗口标题
win.title("LaTex Viewer")

# 定义函数以获取图形输出
def graph(text):
   # 获取条目输入
   tmptext = entry.get()
   tmptext = "$"+tmptext+"$"
   # 清除图形中任何先前的语法
   wx.clear()
   wx.text(0.2, 0.6, tmptext, fontsize = 20)
   canvas.draw()
# 创建一个 Frame 对象
frame = Frame(win)
frame.pack()
# 创建一个 Entry 小部件
var = StringVar()
entry = Entry(frame, width=70, textvariable=var)
entry.pack()

# 在框架中添加一个标签小部件
label = Label(frame)
label.pack()

# 定义图形大小并绘制图形
fig = matplotlib.figure.Figure(figsize=(7, 4), dpi=100)
wx = fig.add_subplot(111)
canvas = FigureCanvasTkAgg(fig, master=label)
canvas.get_tk_widget().pack(side=TOP, fill=BOTH, expand=1)
canvas._tkcanvas.pack(side=TOP, fill=BOTH, expand=1)

# 设置 Canvas 的可见性图
wx.get_xaxis().set_visible(False)
wx.get_yaxis().set_visible(False)

win.bind('<Return>', graph)
win.mainloop()
