如何在 Matplotlib 中在轴外画一条线?

matplotlibpythondata visualization更新于 2025/6/8 9:48:17

要在轴外画一条线(即箭头)，我们可以使用 annotate() 方法，

步骤

设置图形大小并调整子图之间和周围的填充。
使用 figure() 方法创建新图形或激活现有图形。
清除当前图形。
使用 add_subplot() 方法将 '~.axes.Axes' 作为子图排列的一部分添加到图形中。
使用 annotate() 方法在轴外放置一条线轴。
要显示图形，请使用 show() 方法。

示例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure(1)
fig.clf()

ax = fig.add_subplot(1, 1, 1)

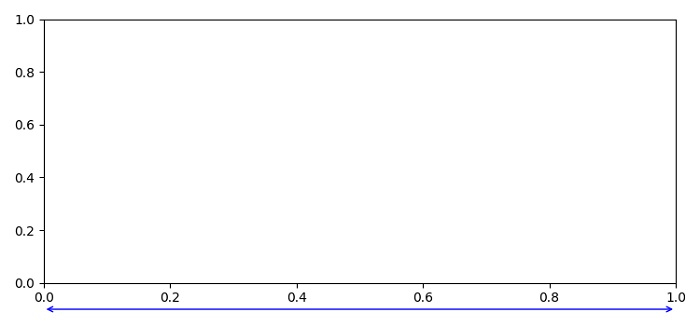

ax.annotate('', xy=(0, -0.1), xycoords='axes fraction', xytext=(1, -0.1),
arrowprops=dict(arrowstyle="<->", color='b'))
plt.show()
