如何使用 Java 在 OpenCV 中绘制带箭头的线?

javaobject oriented programmingprogramming更新于 2025/10/8 3:24:17

Java OpenCV 库的 org.opencv.imgproc 包包含一个名为 Imgproc 的类，该类提供各种方法来处理输入图像。它提供了一组在图像上绘制几何形状的方法。

要绘制带箭头的线，您需要调用此类的 arrowedLine() 方法。此方法接受以下参数 −

表示要在其上绘制线的图像的 Mat 对象。
表示要在其间绘制线的点的两个 Point 对象。
表示线的颜色的 Scalar 对象。 (BGR)
表示线的粗细的整数(默认值:1)。

示例

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import org.opencv.highgui.HighGui;
public class DrawingArrowedLine {
   public static void main(String args[]) {
      //加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      //将源图像读入 Mat 对象
      Mat src = Imgcodecs.imread("D:\images\blank.jpg");
      //绘制箭头线
      Point start = new Point(100, 200);
      Point end = new Point(500, 200);
      Scalar color = new Scalar(64, 64, 64);
      int thick = 10;
      Imgproc.arrowedLine(src, start, end, color, thick);
      //保存并显示图像
      Imgcodecs.imwrite("arrowed_line.jpg", src);

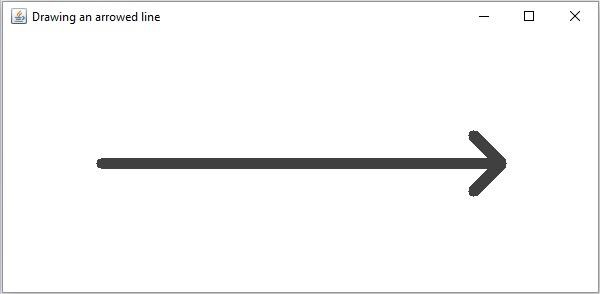

      HighGui.imshow("Drawing an arrowed line", src);
      HighGui.waitKey();
   }
}
