如何使用 OpenCV Java 库在图像上绘制几何形状?

javaobject oriented programmingprogramming更新于 2025/10/8 1:48:17

Java OpenCV 库的 org.opencv.imgproc 包包含一个名为 Imgproc 的类，该类提供各种方法来处理输入图像，例如 resize()、wrapAffine()、filter2D。

除此之外，它还提供了一组在图像上绘制几何形状的方法，以下是其中一些 −

形状	方法和说明
椭圆	您可以使用 ellipse() 方法在图像上绘制椭圆。
圆形	您可以使用 circle() 方法在图像上绘制圆形。
矩形	您可以使用 rectangle() 方法在图像上绘制矩形。
多边形	您可以使用 polygon() 方法在图像上绘制多边形。
线	您可以使用 line() 在图像上绘制线方法

示例

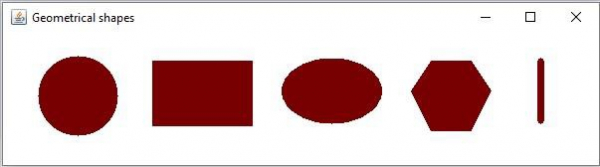

以下 Java 示例在空白 OpenCV 图像上绘制各种形状 −

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfPoint;
import org.opencv.core.Point;
import org.opencv.core.RotatedRect;
import org.opencv.core.Scalar;
import org.opencv.core.Size;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import org.opencv.highgui.HighGui;
public class DrawingGeometricalShapes {
   public static void main(String args[]) {
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      Mat src = Imgcodecs.imread("D:\blank.jpg");
      Scalar color = new Scalar(0, 0, 120);
      //绘制圆形
      Imgproc.circle(src, new Point(75, 65), 40, color, Imgproc.FILLED);
      // 绘制椭圆形
      Imgproc.ellipse(src, new RotatedRect(new Point(330, 60), new Size(100, 65), 180), color, Imgproc.FILLED);
      //绘制一条线
      Imgproc.line(src, new Point(540,30), new Point(540, 90), color, 5);
      //绘制填充多边形
      List<MatOfPoint> list = new ArrayList();
      list.add(new MatOfPoint (
         new Point(410, 60), new Point(430, 30),
         new Point(470, 30), new Point(490, 60),
         new Point(470, 100), new Point(430, 100))
      );
      Imgproc.fillPoly (src, list, color, 8);
      //绘制矩形
      Imgproc.rectangle(src, new Point(150, 30), new Point(250, 95),color, Imgproc.FILLED);
      HighGui.imshow("Geometrical shapes", src);
      HighGui.waitKey();
   }
}
