如何使用 Java OpenCV 库绘制图像轮廓?

javaobject oriented programmingprogramming更新于 2025/10/9 2:52:17

轮廓不过是连接特定形状边界上所有点的线。使用它你可以−

找到一个物体的形状。
计算一个物体的面积。
检测一个物体。
识别一个物体。

你可以使用 findContours() 方法在图像中找到各种形状、物体的轮廓。以同样的方式，您可以绘制

您可以使用 drawContours() 方法绘制图像的轮廓，此方法接受以下参数 −

一个空的 Mat 对象，用于存储结果图像。
一个包含找到的轮廓的列表对象。
一个整数值，指定要绘制的轮廓(-ve 值表示绘制所有轮廓)。
一个标量对象，用于指定轮廓的颜色。
一个整数值，用于指定轮廓的厚度。

示例

import java.util.ArrayList;
import java.util.List;
import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfPoint;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
public class DrawingContours {
   public static void main(String args[]) throws Exception {
      //加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      String file ="D:\Images\shapes.jpg";
      Mat src = Imgcodecs.imread(file);
      //将源图像转换为二进制
      Mat gray = new Mat(src.rows(), src.cols(), src.type());
      Imgproc.cvtColor(src, gray, Imgproc.COLOR_BGR2GRAY);
      Mat binary = new Mat(src.rows(), src.cols(), src.type(), new Scalar(0));
      Imgproc.threshold(gray, binary, 100, 255, Imgproc.THRESH_BINARY_INV);
      //查找轮廓
      List<MatOfPoint> contours = new ArrayList<>();
      Mat hierarchey = new Mat();
      Imgproc.findContours(binary, contours, hierarchey, Imgproc.RETR_TREE,
      Imgproc.CHAIN_APPROX_SIMPLE);
      //绘制轮廓
      Scalar color = new Scalar(0, 0, 255);
      Imgproc.drawContours(src, contours, -1, color, 2, Imgproc.LINE_8,
      hierarchey, 2, new Point() ) ;

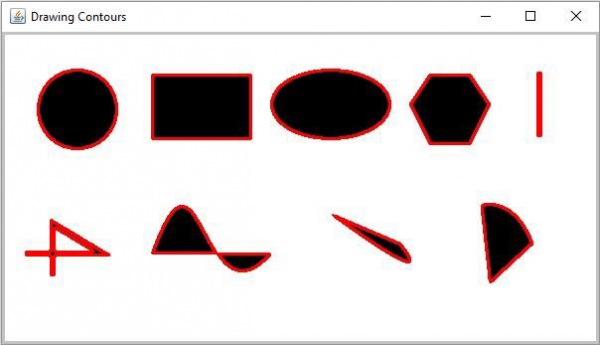

      HighGui.imshow("Drawing Contours", src);
      HighGui.waitKey();
   }
}
