如何使用 Java 在 OpenCV 中绘制折线?

javaobject oriented programmingprogramming更新于 2025/10/8 4:28:17

Java OpenCV 库的 org.opencv.imgproc 包包含一个名为 Imgproc 的类，该类提供各种方法来处理输入图像，例如 resize()、filter2D 等。除此之外，它还提供了一组在图像上绘制几何形状的方法。

其中，要绘制折线，您需要调用此类的 polylines() 方法。此方法接受以下参数 −

表示要在其上绘制多边形的图像的 Mat 对象。
包含 MatOfPoint 类型对象的 List 对象。
布尔类型的参数，指定折线是否闭合。
表示多边形颜色的标量对象。
表示多边形厚度的整数(默认值:1)。

示例

import java.util.ArrayList;
import java.util.List;
import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfPoint;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
public class DrawingPolyines {
   Mat matrix = null;
   public static void main(String args[]) {
      //加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      //加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      //将源图像读入 Mat 对象
      Mat src = Imgcodecs.imread("D:\images\blank.jpg");
      //绘制多边形
      List<MatOfPoint> list = new ArrayList<MatOfPoint>();
      list.add( new MatOfPoint (
         new Point(208, 71), new Point(421, 161),
         new Point(226, 232), new Point(332, 52),
         new Point(363, 250)));
      boolean isClosed = true;
      Scalar color = new Scalar(64, 64, 64);
      int thick = 10;
      Imgproc.polylines (src, list, isClosed, color, thick);

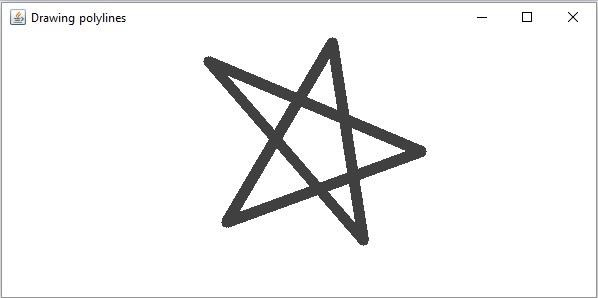

      //保存并显示图像
      Imgcodecs.imwrite("arrowed_line.jpg", src);
      HighGui.imshow("Drawing a polylines", src);
      HighGui.waitKey();
   }
}
