如何在 Matplotlib 生成的 PDF 中嵌入字体

matplotlibpythondata visualization更新于 2025/7/6 2:20:17

要将字体嵌入 Matplotlib 生成的 PDF 中，我们可以使用 rc.Params['pdf.fonttype']=42。

步骤

设置图形大小并调整子图之间和周围的填充。
使用 figure() 方法创建新图形或激活现有图形。
使用 numpy 创建 x 和 y 数据点。
使用 scatter() 方法绘制 x 和 y 数据点。
设置图的标题。
将图形保存为 pdf格式。

示例

import numpy as np
from matplotlib import pyplot as plt, font_manager as fm

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
plt.rcParams['pdf.fonttype'] = 42

fig, ax = plt.subplots()
x = np.random.rand(100)
y = np.random.rand(100)

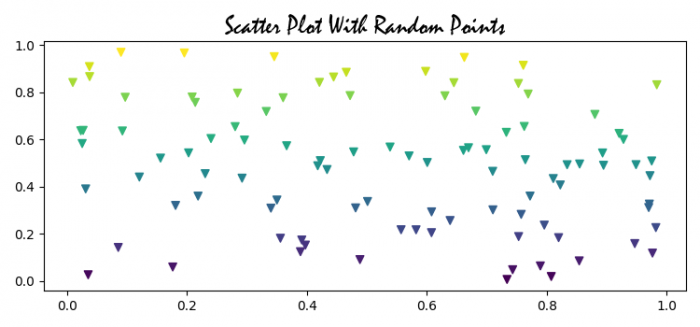

ax.scatter(x, y, c=y, marker="v")

fprop = fm.FontProperties(fname='C:\Windows\Fonts\MISTRAL.TTF')

ax.set_title('带有随机点的散点图',
            fontproperties=fprop, size=20, fontweight="bold")

plt.savefig("demo.pdf")
