如何在 Matplotlib 中制作断线水平条形图?

matplotlibpythondata visualization更新于 2025/6/23 11:56:17

我们可以按照以下步骤制作断线条形图，

设置图形大小并调整子图之间和周围的填充。
创建一个图形和一组子图。
绘制水平矩形序列。
设置 x 和 y 轴刻度、X 轴标签、Y 刻度和 Y 刻度标签。
配置网格线。
使用 annotate() 方法显示可以引用特定位置的文本。
要显示图形，请使用 show() 方法。

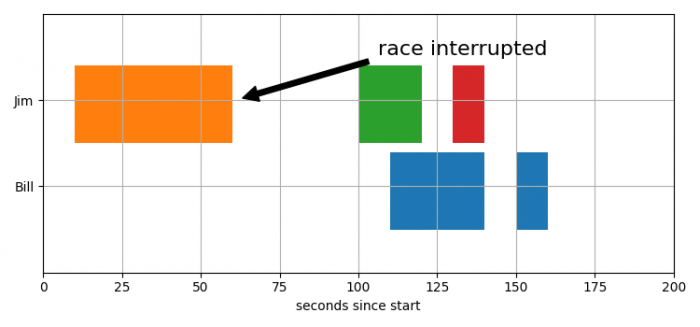

示例

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig, ax = plt.subplots()

ax.broken_barh([(110, 30), (150, 10)], (10, 9), facecolors='tab:blue')
ax.broken_barh([(10, 50), (100, 20), (130, 10)], (20, 9),
               facecolors=('tab:orange', 'tab:green', 'tab:red'))
ax.set_ylim(5, 35)
ax.set_xlim(0, 200)
ax.set_xlabel('seconds since start')
ax.set_yticks([15, 25])
ax.set_yticklabels(['Bill', 'Jim'])
ax.grid(True)

ax.annotate('race interrupted', (61, 25),
            xytext=(0.8, 0.9), textcoords='axes fraction',
            arrowprops=dict(facecolor='black', shrink=0.05),
            fontsize=16,
            horizontalalignment='right', verticalalignment='top')

plt.show()
