如何使用 networkx 和 Matplotlib 制作多部分图?

matplotlibpythondata visualization更新于 2025/9/17 23:08:17

要在 networkx 中制作多部分图，我们可以采取以下步骤 −

设置图形大小并调整子图之间和周围的填充。
创建子集大小和颜色列表。
定义一个可以返回多层图对象的多层图方法。
设置节点的颜色。
将节点放置在直线层中。
使用 Matplotlib 绘制图形 G。
设置等轴属性。

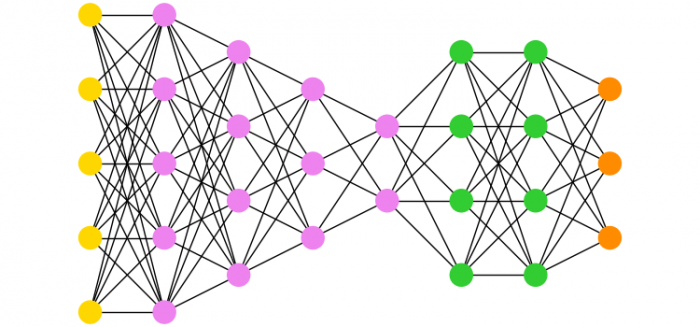

要显示图形，请使用 show()方法。

示例

import itertools
import matplotlib.pyplot as plt
import networkx as nx

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

subset_sizes = [5, 5, 4, 3, 2, 4, 4, 3]
subset_color = [
   "gold",
   "violet",
   "violet",
   "violet",
   "violet",
   "limegreen",
   "limegreen",
   "darkorange",
]

def multilayered_graph(*subset_sizes):
   extents = nx.utils.pairwise(itertools.accumulate((0,) + subset_sizes))
   layers = [range(start, end) for start, end in extents]
   G = nx.Graph()
   for (i, layer) in enumerate(layers):
      G.add_nodes_from(layer, layer=i)
   for layer1, layer2 in nx.utils.pairwise(layers):
      G.add_edges_from(itertools.product(layer1, layer2))
   return G

G = multilayered_graph(*subset_sizes)
color = [subset_color[data["layer"]] for v, data in G.nodes(data=True)]
pos = nx.multipartite_layout(G, subset_key="layer")
nx.draw(G, pos, node_color=color, with_labels=False)

plt.axis("equal")

plt.show()
