如何在 Matplotlib 中绘制圆内的矩形?

matplotlibpythondata visualization更新于 2025/4/17 9:48:17

要在 matplotlib 中绘制圆内的矩形，我们可以采取以下步骤 −

使用 figure 方法创建新图形或激活现有图形。
向当前轴添加子图。
使用 Rectangle() 和 Circle() 类创建矩形和圆形实例。
在轴上添加补丁。
使用 xlim() 和 ylim() 方法缩放 x 和 y 轴。
要显示图形，使用show() 方法。

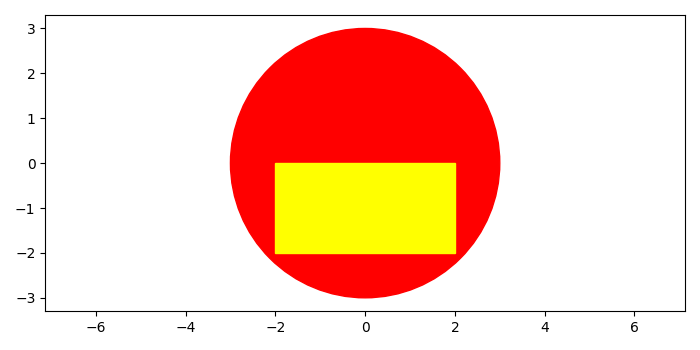

示例

import matplotlib
from matplotlib import pyplot as plt, patches
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111)
rect1 = patches.Rectangle((-2, -2), 4, 2, color='yellow')
circle1 = matplotlib.patches.Circle((0, 0), radius=3, color='red')
ax.add_patch(circle1)
ax.add_patch(rect1)
plt.xlim([-5, 5])
plt.ylim([-5, 5])
plt.axis('equal')
plt.show()
