使用 Python 将 3D 图保存为 PDF 3D 格式

matplotlibpythondata visualization更新于 2025/12/17 7:40:17

要使用 Python 将 3D 图保存为 PDF 格式，我们可以执行以下步骤

步骤

设置图形大小并调整子图之间和周围的填充。
创建新图形或激活现有图形。
将 'ax' 添加到图形作为子图排列的一部分。
使用 numpy 创建 u、v、x、y 和 z 数据点。
绘制 3D 线框。
设置图的标题。
保存使用 savefig() 方法保存当前图形。

示例

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure()
ax = fig.add_subplot(111,projection='3d')

u, v = np.mgrid[0:2 * np.pi:30j, 0:np.pi:20j]
x = np.cos(u) * np.sin(v)
y = np.sin(u) * np.sin(v)
z = np.cos(v)

ax.plot_wireframe(x, y, z, color="red")

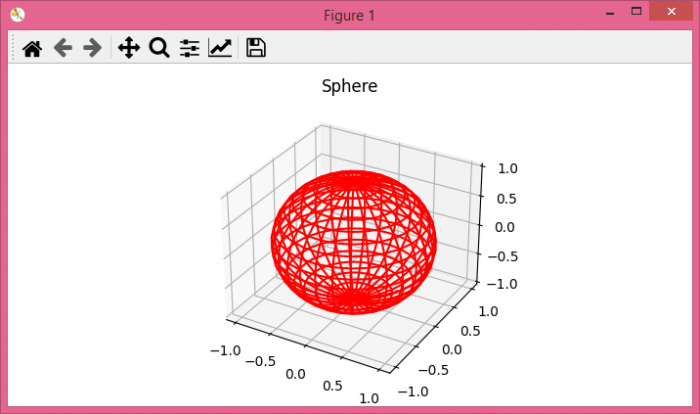

ax.set_title("Sphere")

plt.savefig("test.pdf")

plt.show()
