JavaFX 提供的各种 2D 形状有哪些?

javaobject oriented programmingprogramming更新于 2025/10/11 19:56:17

以下是可以使用 JavaFX 绘制的各种几何形状

线 − 线是连接两点的几何结构。javafx.scene.shape。line 类表示 XY 平面中的一条线。
矩形 − 矩形是具有两对平行且共点的边的四边形，所有内角都是直角。Rectangle 类表示 XY 平面中的矩形。
圆 − 圆是形成闭合环的线，其上的每个点与中心点的距离都是固定的。 javafx.scene.Circle 类表示 XY 平面上的圆。
Ellipse − 椭圆由两个点定义，每个点称为焦点。如果取椭圆上的任意一点，到焦点的距离总和是恒定的。javafx.scene.Ellipse 类表示 XY 平面上的椭圆。
Polygon − 由多个首尾相连的共面线段形成的封闭形状称为多边形。javafx.scene.Polygon 类表示 XY 平面上的多边形。
Polyline −折线与多边形相同，只是折线末端不闭合。或者，由一个或多个线段组成的连续线。javafx.scene.Polyline 类表示 XY 平面中的折线。
Cubic Curve − 三次曲线是 XY 平面中的贝塞尔参数曲线，是 3 度曲线。javafx.scene.CubicCurve 类表示 XY 平面中的三次曲线。
QuadCurve −二次曲线是 XY 平面中的贝塞尔参数曲线，是 2 度曲线。javafx.scene.QuadCurve 类表示 XY 平面中的四次曲线。
Arc − 圆弧是曲线的一部分。javafx.scene.Arc 类表示 XY 平面中的圆弧。

要创建所需的形状，您需要 −

实例化相应的类。
设置其属性。
将创建的对象添加到 Group。

示例

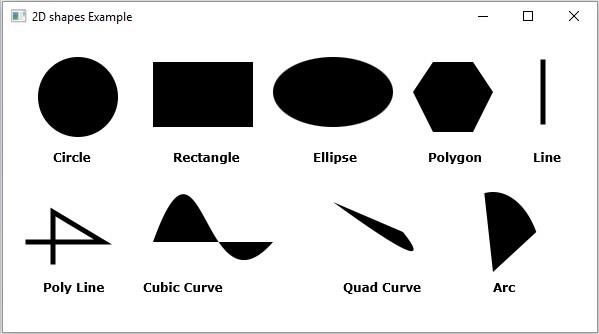

以下 JavaFX 示例演示了所有可用 2D 形状的创建 −

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Arc;
import javafx.scene.shape.ArcType;
import javafx.scene.shape.Circle;
import javafx.scene.shape.CubicCurve;
import javafx.scene.shape.Ellipse;
import javafx.scene.shape.Line;
import javafx.scene.shape.Polygon;
import javafx.scene.shape.Polyline;
import javafx.scene.shape.QuadCurve;
import javafx.scene.shape.Rectangle;
import javafx.scene.text.Font;
import javafx.scene.text.FontPosture;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;
public class JavaFXShapes extends Application {
   public void start(Stage stage) {
      Font font = Font.font("verdana", FontWeight.BOLD, FontPosture.REGULAR, 12);
      Text cirText = new Text("Circle");
      cirText.setFont(font);
      cirText.setX(50);
      cirText.setY(130);
      Text rectText = new Text("Rectangle");
      rectText.setFont(font);
      rectText.setX(170);
      rectText.setY(130);
      Text ellipseText = new Text("Ellipse");
      ellipseText.setFont(font);
      ellipseText.setX(310);
      ellipseText.setY(130);
      Text polyText = new Text("Polygon");
      polyText.setFont(font);
      polyText.setX(425);
      polyText.setY(130);
      Text lineText = new Text("Line");
      lineText.setFont(font);
      lineText.setX(530);
      lineText.setY(130);
      Text polyLineText = new Text("Poly Line");
      polyLineText.setFont(font);
      polyLineText.setX(40);
      polyLineText.setY(260);
      Text cubicCurveText = new Text("Cubic Curve");
      cubicCurveText.setFont(font);
      cubicCurveText.setX(140);
      cubicCurveText.setY(260);
      Text quadCurveText = new Text("Quad Curve");
      quadCurveText.setFont(font);
      quadCurveText.setX(340);
      quadCurveText.setY(260);
      Text arcText = new Text("Arc");
      arcText.setFont(font);
      arcText.setX(490);
      arcText.setY(260);
      //绘制一个圆形
      Circle circle = new Circle(75.0f, 65.0f, 40.0f );
      //绘制一个矩形
      Rectangle rect = new Rectangle(150, 30, 100, 65);
      //绘制一个椭圆形
      Ellipse ellipse = new Ellipse(330, 60, 60, 35);
      //绘制多边形
      Polygon poly = new Polygon(410, 60, 430, 30, 470, 30, 490, 60, 470, 100, 430, 100 );
      //绘制一条线
      Line line = new Line(540, 30, 540, 90);
      line.setStrokeWidth(5.0);
      //绘制一条折线
      Polyline polyLine = new Polyline(25, 210, 100, 210, 50, 180, 50, 230);
      polyLine.setStrokeWidth(5.0);
      //绘制三次曲线
      CubicCurve cubicCurve = new CubicCurve(150.0, 210.0, 200.0, 70.0, 200.0, 290.0, 270.0, 210.0);
      //绘制二次曲线
      QuadCurve quadCurve = new QuadCurve(400.0, 200.0, 440.0, 250.0, 330.0, 170.0);
      //绘制圆弧
      Arc arc = new Arc(490, 240, 50, 80, 30, 70);
      arc.setType(ArcType.ROUND);
      //设置舞台
      Group root = new Group(
      circle, ellipse, rect, poly, line,
      polyLine, cubicCurve, quadCurve, arc,
      cirText, rectText, ellipseText, polyText, lineText,
      polyLineText, cubicCurveText, quadCurveText, arcText);
      Scene scene = new Scene(root, 600, 300);
      stage.setTitle("2D shapes Example");
      stage.setScene(scene);
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}
