图像处理中的形态梯度是什么?

javaobject oriented programmingprogramming更新于 2025/10/9 7:40:17

腐蚀和膨胀是两种基本的形态学操作。顾名思义，形态学操作是根据图像形状处理图像的一组操作。

在膨胀操作期间，会将额外的像素添加到图像边界，而在腐蚀操作期间，会从图像边界移除额外的像素，膨胀过程中添加的像素总数取决于所用结构元素的尺寸。

形态梯度是一种等于图像膨胀和腐蚀之间差异的操作。结果图像中的每个像素值都表示附近像素的对比度强度。这用于边缘检测、分割和查找对象的轮廓。

示例

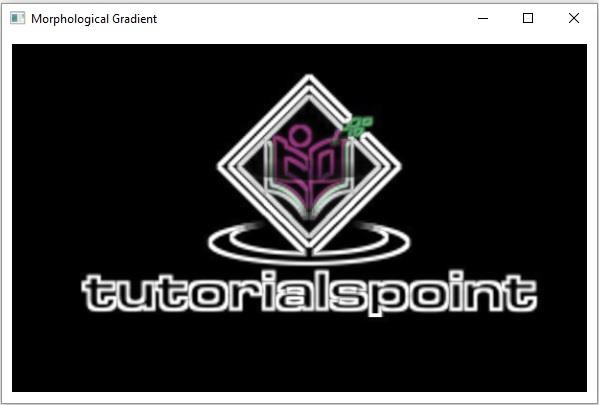

以下 Java 示例生成一个包含给定图像的形态梯度的窗口 −

import java.awt.Image;
import java.awt.image.BufferedImage;
import java.io.IOException;
import javafx.application.Application;
import javafx.embed.swing.SwingFXUtils;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.image.ImageView;
import javafx.scene.image.WritableImage;
import javafx.stage.Stage;
import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
public class MorphologicalGradient extends Application {
   public void start(Stage stage) throws IOException {
      //加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );
      //读取图像数据
      String file ="D:\Images\morph_input1.jpg";
      Mat src = Imgcodecs.imread(file);
      //创建目标矩阵
      Mat dst = new Mat(src.rows(), src.cols(), src.type());
      //准备核矩阵对象
      Mat kernel = Mat.ones(5,5, CvType.CV_32F);
      //对图像应用扩张
      Imgproc.morphologyEx(src, dst, Imgproc.MORPH_GRADIENT, kernel);
      //将矩阵转换为 JavaFX 可写图像
      Image img = HighGui.toBufferedImage(dst);
      WritableImage writableImage= SwingFXUtils.toFXImage((BufferedImage) img, null);
      //设置图像视图
      ImageView imageView = new ImageView(writableImage);
      imageView.setX(10);
      imageView.setY(10);
      imageView.setFitWidth(575);
      imageView.setPreserveRatio(true);
      //设置场景对象
      Group root = new Group(imageView);
      Scene scene = new Scene(root, 595, 400);
      stage.setTitle("Morphological Gradient");
      stage.setScene(scene);
      stage.show();
   }
   public static void main(String args[]) {
      launch(args);
   }
}
