Angular Highcharts - 带图例的饼图

更新于 2024/3/3 9:46:00

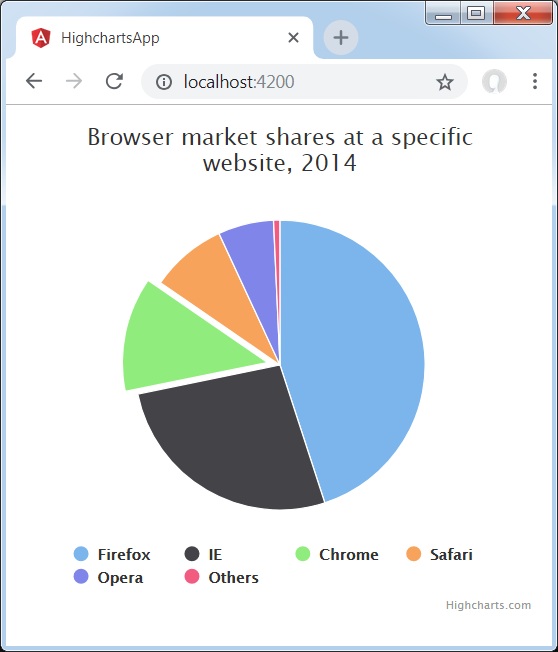

以下是带有图例的饼图示例。

我们已经在Highcharts配置语法章节中看到了用于绘制图表的配置。

下面给出了带有图例的饼图示例。

配置

现在让我们看看采取的其他配置/步骤。

图表

将图表类型配置为基于饼图"pie"。 chart.type 决定图表的系列类型。这里，默认值为"line"。

var series = {
   type: 'pie'
};

plotOptions

使用plotOptions.pie.showInLegend属性将plotOptions配置为在饼图中包含图例。

plotOptions : {
   pie: {
      allowPointSelect: true,
      cursor: 'pointer',
      dataLabels: {
         enabled: false
      },
      showInLegend: true
   }
}

示例

app.component.ts

import { Component } from '@angular/core';
import * as Highcharts from 'highcharts';
@Component({
  selector: 'app-root',
  templateUrl: './app.component.html',
  styleUrls: ['./app.component.css']
})
export class AppComponent {
   highcharts = Highcharts;
   chartOptions = {
      chart : {
         plotBorderWidth: null,
         plotShadow: false
      },
      title : {
         text: 'Browser market shares at a specific website, 2014'
      },
      tooltip : {
         pointFormat: '{series.name}: <b>{point.percentage:.1f}%</b>'
      },
      plotOptions : {
         pie: {
            allowPointSelect: true,
            cursor: 'pointer',

            dataLabels: {
               enabled: false
            },

            showInLegend: true
         }
      },
      series : [{
         type: 'pie',
         name: 'Browser share',
         data: [
            ['Firefox',   45.0],
            ['IE',       26.8],
            {
               name: 'Chrome',
               y: 12.8,
               sliced: true,
               selected: true
            },
            ['Safari',    8.5],
            ['Opera',     6.2],
            ['Others',      0.7]
         ]
      }]
   };
}
