Arduino - 连接开关

按钮或开关连接电路中的两个开路端子。此示例在按下连接到引脚 8 的按钮开关时打开引脚 2 上的 LED。

下拉电阻

下拉电阻用于电子逻辑电路，以确保当外部设备断开连接或处于高阻抗时，Arduino 的输入稳定在预期的逻辑电平。由于没有任何东西连接到输入引脚，因此这并不意味着它是逻辑零。下拉电阻连接在接地和设备上的相应引脚之间。

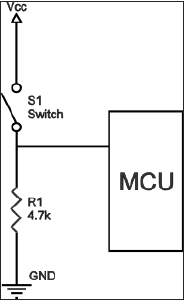

下图显示了数字电路中下拉电阻的示例。按钮开关连接在电源电压和微控制器引脚之间。在这样的电路中，当开关闭合时，微控制器输入处于逻辑高值，但当开关打开时，下拉电阻将输入电压拉低至地（逻辑零值），防止输入处于未定义状态。

下拉电阻的电阻值必须大于逻辑电路的阻抗，否则它可能会将电压拉低太多，并且无论开关位置如何，引脚处的输入电压都会保持恒定的逻辑低值。

所需组件

您将需要以下组件 −

• 1 × Arduino UNO 板
• 1 × 330 欧姆电阻
• 1 × 4.7K 欧姆电阻（下拉）
• 1 × LED

步骤

按照电路图进行连接，如下图所示。

草图

在计算机上打开 Arduino IDE 软件。使用 Arduino 语言编码将控制您的电路。单击新建打开一个新的草图文件。

Arduino 代码

// 常量不会改变。它们在这里用于
// 设置引脚号：
const int buttonPin = 8; // 按钮引脚号
const int ledPin = 2; // LED 引脚号
// 变量将发生变化：
int buttonState = 0; // 用于读取按钮状态的变量

void setup() {
    // 将 LED 引脚初始化为输出：
    pinMode(ledPin, OUTPUT);
    // 将按钮引脚初始化为输入：
    pinMode(buttonPin, INPUT);
}

void loop() {
    // 读取按钮值的状态：
    buttonState = digitalRead(buttonPin);
    // 检查按钮是否被按下。
    // 如果是，则 buttonState 为 HIGH：
    if (buttonState == HIGH) {
        // 打开 LED：
        digitalWrite(ledPin, HIGH);
    } else {
        // 关闭 LED：
        digitalWrite(ledPin, LOW);
    }
}

需要注意的代码

当开关打开时（未按下按钮），按钮的两个端子之间没有连接，因此引脚接地（通过下拉电阻），我们读到低电平。当开关闭合（按下按钮）时，它会在两个端子之间建立连接，将引脚连接到 5 伏，这样我们读到高电平。

结果

按下按钮时 LED 亮起，松开按钮时 LED 熄灭。
