Arduino Uno 开发板的组件
arduinohardwaresoftware & coding更新于 2026/1/11 19:22:17

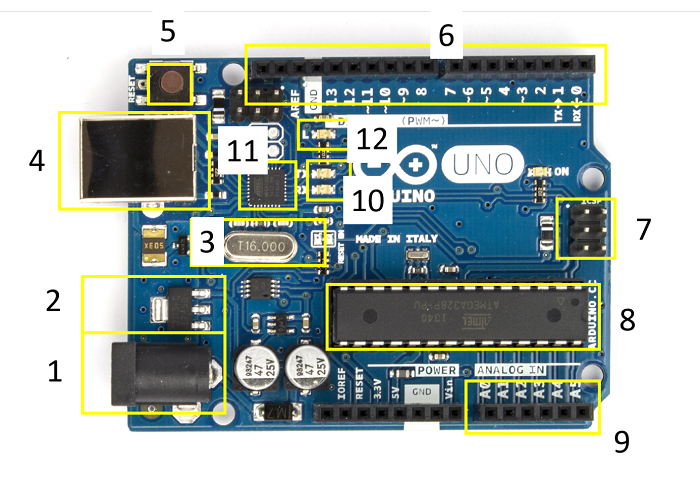

Arduino Uno 开发板的重要组件如下所示 −
下表包含每个标签的描述 −
| 标签 | 描述 |
|---|---|
| 1 | 7-12 V 型插孔 |
| 2 | 电压调节器 |
| 3 | 16 MHz 晶体振荡器 |
| 4 | USB - B 端口 |
| 5 | 重置按钮 |
| 6 | 数字引脚 |
| 7 | ICSP 引脚(可从此处访问 SPI) |
| 8 | ATmega328P 微控制器 |
| 9 | 模拟引脚 |
| 10 | 串行端口 TX RX LED |
| 11 | USB 转 UART 转换 IC |
| 12 | 内置 LED(连接至引脚 13) |
