如何在 DBMS 中构建银行系统的 ER 图?
dbmsdatabasebig data analytics更新于 2026/1/13 8:07:17
问题
绘制银行数据库应用程序的 ER 模型，并考虑以下约束条件 −
一家银行有许多实体。
每个客户都有多个账户。
多个客户属于一个分行。
单个客户可以借入多笔贷款。
一个分行有多名员工。
解决方案
按照以下步骤绘制银行数据库应用程序的 ER 模型 −
步骤 1 −识别实体集
在给定的业务场景中，实体集有多个实例。
根据给定的约束，实体集如下 −
客户
账户
账户
贷款
贷款
步骤 2 − 识别给定实体的属性
客户 − 相关属性包括 customerName、CustomerID 和 address。
账户 − 相关属性包括 AccountNo 和 balance。
分行 −相关属性包括 branchID、branchName 和 address。
贷款 − 相关属性包括 loanNo、paymentMode、dateOfLoan 和 amount。
员工 − 相关属性包括 empID、empName、dateOfJoin、experience 和 qualification。
步骤 3 −识别关键属性
CustomerID 是客户的关键属性。
AccountNo 是 Account 实体的关键属性。
BranchID 是 Branch 实体的关键属性。
LoanNo 是 Loan 实体的关键属性。
EmpID 是 Employee 实体的关键属性。
步骤 4 减:识别实体集之间的关系

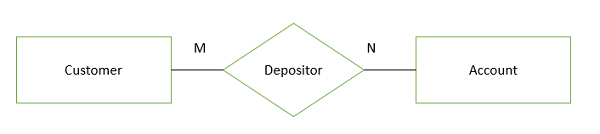

一个客户可以注册多个账户，一个账户可以注册多个客户。因此，这种关系是多对多的。

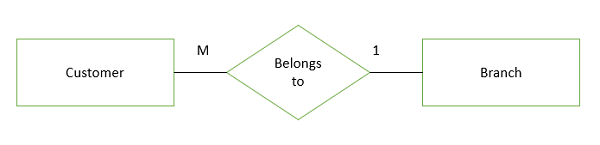

许多客户属于一个分支机构，但一个分支机构属于许多客户。因此，客户与分行之间的关系是多对一的。

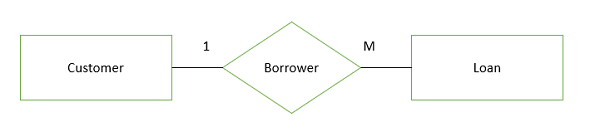

一个客户可以借入多笔贷款，就像多笔贷款可以借入一个客户一样，因此客户与贷款之间的关系是一对多的。

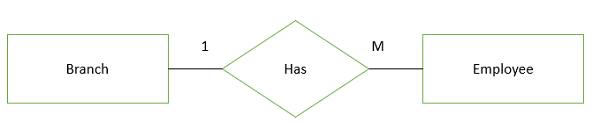

一个分行有许多员工，就像一个分行的员工数量一样分支。

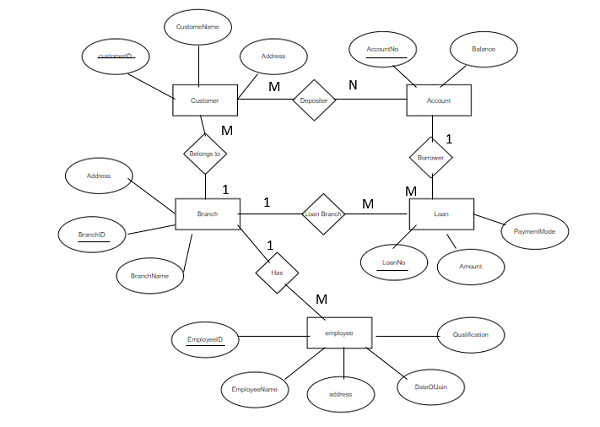

步骤 5 − 完成 ER 图
完整的 ER 图如下 −
