解释一下如何在 DBMS 中将 ER 图转换为表?
dbmsdatabasebig data analytics更新于 2026/1/13 11:07:17
实体关系图是数据库中实体及其之间关系的图形表示。

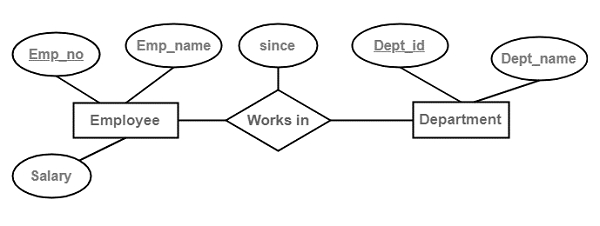

示例
将 ER 图转换为表
请按照以下步骤将 ER 图转换为数据库管理系统 (DBMS) 中的表 −
步骤 1 −强实体的转换
为每个强实体创建一个同名的单独表。
如果存在任何复合属性被分解为简单属性且必须包含，则包含所有属性。
在此阶段忽略多值属性。
为表选择 p 键。
步骤 2 −弱实体的转换
为每个弱实体创建一个同名的单独表。
包含所有属性。
将强实体的 P 键作为弱实体的外键。
将外键和抽取器属性的组合声明为弱实体的 P 键。
步骤 3 −一对一关系的转换
对于每个一对一关系，假设 A 和 B 修改 A 侧或 B 侧，将另一侧的 P 键作为外键。
如果 A 或 B 完全参与，则应该修改表。
如果关系包含属性，则也将其包含在修改后的表中。
步骤 4 − 一对多关系的转换
对于每个一对多关系，修改 M 侧，将其中一侧的 P 键作为外键。
如果关系包含属性，也请包含这些属性。
步骤 5 −多多关系的转换
对于每个多多关系，创建一个单独的表，并将 M 端和 N 端的 P 键作为外键添加到新表中。
将新表的外键组合声明为 P 键。
如果关系包含属性，也请将其包含在新表中。
步骤 6 − 多值属性的转换
为每个多值属性创建一个单独的表，并将当前表的 P 键作为外键添加到新表中。
将外键和多值属性的组合声明为 P 键。
步骤 7 − n 元关系转换
为每个 n 元关系创建一个单独的表，并将所有实体的 P 键作为外键。
将外键组合声明为 P 键。
表

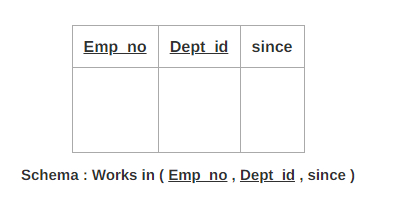

转换成功后，结果如下 −
