如何适当地绘制从 MLPClassifier 获得的(loss_curve_)损失值? (Matplotlib)

matplotlibpythondata visualization更新于 2025/9/11 1:16:17

为了适当地绘制由 MLPCIassifier 的(loss_curve_)获取的损失值，我们可以采取以下步骤 −

设置图形大小并调整子图之间和周围的填充。
制作一个 params，一个字典列表。
制作一个标签和绘图参数列表。
创建一个图形和一组子图，其中 nrows=2 和 ncols=
加载并返回虹膜数据集(分类)。
从数据集中获取 x_digits 和 y_digits。
获取自定义的 data_set，元组列表。
迭代 zipped、axes、data_sets 和标题名称列表。
在plot_on_dataset() 方法；设置当前轴的标题。
获取多层感知器分类器实例。
获取 mlps，即 mlpc 实例列表。

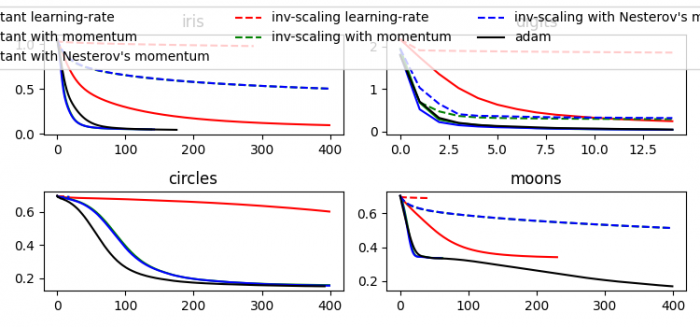

迭代 mlps 并使用 plot() 方法绘制 mlp.loss_curve_。
要显示图形，请使用 show() 方法。

示例

import warnings
import matplotlib.pyplot as plt
from sklearn.neural_network import MLPClassifier
from sklearn.preprocessing import MinMaxScaler
from sklearn import datasets
from sklearn.exceptions import ConvergenceWarning

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

params = [{'solver': 'sgd', 'learning_rate': 'constant', 'momentum': 0, 'learning_rate_init': 0.2},
   {'solver': 'sgd', 'learning_rate': 'constant', 'momentum': .9, 'nesterovs_momentum': False, 'learning_rate_init': 0.2},
   {'solver': 'sgd', 'learning_rate': 'constant', 'momentum': .9, 'nesterovs_momentum': True, 'learning_rate_init': 0.2},
   {'solver': 'sgd', 'learning_rate': 'invscaling', 'momentum': 0, 'learning_rate_init': 0.2},
   {'solver': 'sgd', 'learning_rate': 'invscaling', 'momentum': .9, 'nesterovs_momentum': True, 'learning_rate_init': 0.2},
   {'solver': 'sgd', 'learning_rate': 'invscaling', 'momentum': .9, 'nesterovs_momentum': False, 'learning_rate_init': 0.2},
   {'solver': 'adam', 'learning_rate_init': 0.01}]

labels = ["constant learning-rate", "constant with momentum", "constant with Nesterov's momentum", "inv-scaling learning-rate", "inv-scaling with momentum", "inv-scaling with Nesterov's momentum", "adam"]

plot_args = [{'c': 'red', 'linestyle': '-'},
   {'c': 'green', 'linestyle': '-'},
   {'c': 'blue', 'linestyle': '-'},
   {'c': 'red', 'linestyle': '--'},
   {'c': 'green', 'linestyle': '--'},
   {'c': 'blue', 'linestyle': '--'},
   {'c': 'black', 'linestyle': '-'}]

def plot_on_dataset(X, y, ax, name):
    ax.set_title(name)
    X = MinMaxScaler().fit_transform(X)
    mlps = []
    if name == "digits":
        max_iter = 15
    else:
        max_iter = 400
    for label, param in zip(labels, params):
        mlp = MLPClassifier(random_state=0, max_iter=max_iter, **param)
        with warnings.catch_warnings():
            warnings.filterwarnings("ignore", category=ConvergenceWarning, module="sklearn")
            mlp.fit(X, y)
        mlps.append(mlp)
    for mlp, label, args in zip(mlps, labels, plot_args):
        ax.plot(mlp.loss_curve_, label=label, **args)

fig, axes = plt.subplots(2, 2)
iris = datasets.load_iris()
X_digits, y_digits = datasets.load_digits(return_X_y=True)
data_sets = [(iris.data, iris.target), (X_digits, y_digits), datasets.make_circles(noise=0.2, factor=0.5, random_state=1), datasets.make_moons(noise=0.3, random_state=0)]

for ax, data, name in zip(axes.ravel(), data_sets,
['iris', 'digits', 'circles', 'moons']):
plot_on_dataset(*data, ax=ax, name=name)

fig.legend(ax.get_lines(), labels, ncol=3, loc="upper center")

plt.show()
