在 Matplotlib 中在矩形内绘制一个圆

matplotlibpythondata visualization更新于 2025/4/18 11:56:17

要在矩形内放置一个圆，我们可以采取以下步骤 −

使用 figure()方法创建一个新图形或激活一个现有图形。
向当前轴添加子图。
创建一个矩形和一个圆形实例。
向当前轴添加一个矩形补丁。
向当前轴添加一个圆形补丁。
使用xlim()和 ylim()缩放 x 和 y 轴方法。

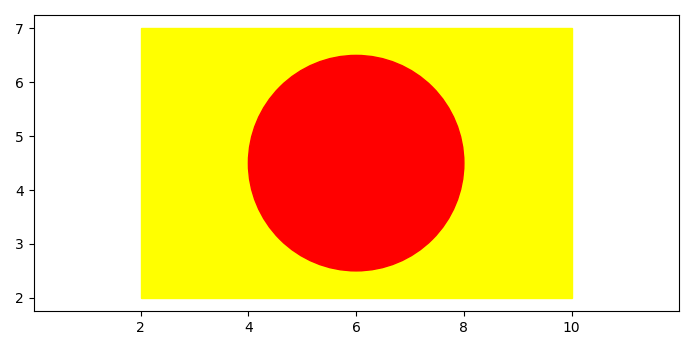

要显示图形，请使用 show() 方法。

示例

import matplotlib
from matplotlib import pyplot as plt, patches
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
fig = plt.figure()
ax = fig.add_subplot(111)
rect = patches.Rectangle((2, 2), 8, 5, color='yellow')
circle = patches.Circle((6, 4.5), radius=2, color='red')
ax.add_patch(rect)
ax.add_patch(circle)
plt.xlim([-10, 10])
plt.ylim([-10, 10])
plt.axis('equal')
plt.show()
