在 Matplotlib 的技术绘图中绘制距离箭头

matplotlibpythondata visualization更新于 2025/6/1 10:52:17

要在 matplotlib 的技术绘图中绘制距离箭头，我们可以使用带有箭头属性的 annotate() 方法。

步骤

设置图形大小并调整子图之间和周围的填充。
使用 axhline() 方法在轴上添加一条水平线，即 y=3.5。
使用 axhline() 方法在轴上添加一条水平线，即 y=2.5。
使用 annotate() 方法绘制一条箭头线以显示距离，并在下一个语句中再次使用 annotate() 方法显示两个水平线之间的距离行。
要显示图形，请使用 show() 方法。

示例

from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
plt.axhline(3.5)
plt.axhline(2.5)
plt.annotate(
   '', xy=(0.5, 3.5), xycoords='data',
   xytext=(0.5, 2.5), textcoords='data',
   arrowprops={'arrowstyle': '<->'})
plt.annotate(
   '$\it{d=1}$', xy=(0.501, 3.0), xycoords='data',
   xytext=(0.5, 3.5), textcoords='offset points')

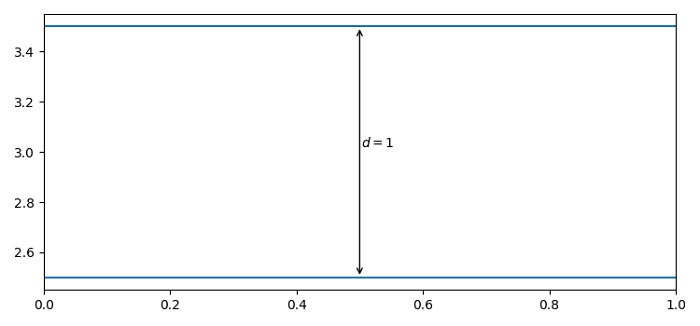

plt.show()
