讨论计算机体系结构中的硬件算法?
computer architecturecomputer sciencenetwork更新于 2026/1/12 4:52:17

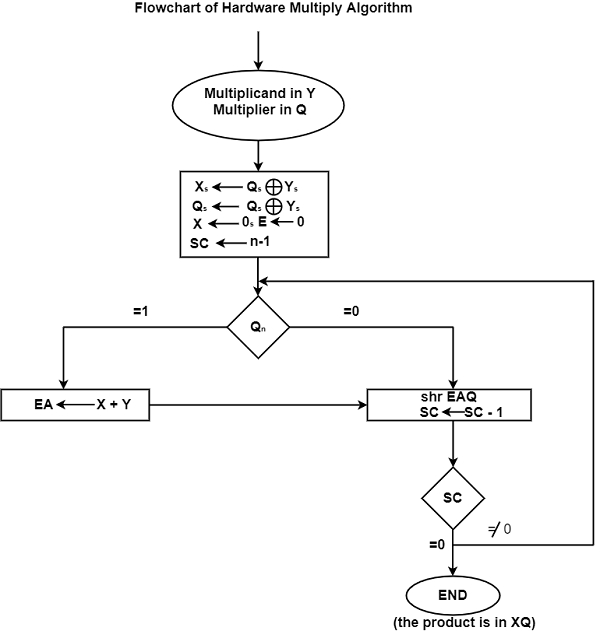

将两个数相乘的算法称为乘法算法。硬件乘法算法用于计算机等数字电子设备中，用于对二进制数字进行乘法运算。下图显示了硬件乘法算法的流程图。
在图示的流程图中，被乘数为 Y，乘数为 Q。Y8 和 Q8 的符号分别表示为 。比较这些符号，并将 X 和 Q 设置为与乘积的符号相对应，因为双倍长度的乘积将存储在寄存器 X 和 Q 中。
寄存器 X 和 E 被清零。然后，将序列计数器 (SC) 设置为与乘法器各位相同的数字。
假设操作数从内存单元传输到具有 n 位字的寄存器。该字的一位用于表示符号，而数值则包含 n - 1 位，因为操作数必须与其符号一起存储。
初始化完成后，将测试乘法器的低位。如果该位为 1，则将 Y 中的被乘数插入到保存在 X 中的当前部分乘积中。如果该位为 0，则不执行任何操作。
将 SC 减 1，并检查其新值。如果不等于 0，则重复该过程并生成一个新的部分积。当 SC 等于 0 时，该过程停止。
X 中生成的部分积被移位到 Q，每次一位，最终替换乘法器。最终积保存在 X 和 Q 中。其中，X 包含最高有效位 (MSB)，Q 包含最低有效位 (LSB)。
