PyQt5 - 绘图 API
PyQt 中的所有 QWidget 类都是 QPaintDevice 类的子类。 QPaintDevice 是二维空间的抽象，可以使用 QPainter 进行绘制。 绘画设备的尺寸从左上角开始以像素为单位进行测量。
QPainter 类在小部件和其他可绘制设备（如打印机）上执行低级绘制。 通常，它用于小部件的绘制事件。 QPaintEvent 会在小部件的外观更新时发生。
画家通过调用 begin() 方法激活，而 end() 方法将其停用。 在这两者之间，通过下表中列出的合适方法绘制所需的图案。
| 序号 | 方法 & 说明 |
|---|---|
| 1 |
begin() 开始在目标设备上绘画 |
| 2 |
drawArc() 在起始角和结束角之间绘制圆弧 |
| 3 |
drawEllipse() 在矩形内绘制一个椭圆 |
| 4 |
drawLine() 用指定的端点坐标绘制一条线 |
| 5 |
drawPixmap() 从图像文件中提取像素图并显示在指定位置 |
| 6 |
drwaPolygon() 使用坐标数组绘制多边形 |
| 7 |
drawRect() 从左上角坐标开始绘制一个具有给定宽度和高度的矩形 |
| 8 |
drawText() 在给定坐标处显示文本 |
| 9 |
fillRect() 用 QColor 参数填充矩形 |
| 10 |
setBrush() 设置绘画的画笔样式 |
| 11 |
setPen() 设置用于绘图的笔的颜色、大小和样式 |
示例
在下面的代码中，使用了PyQt的各种绘图方法。
import sys
from PyQt5.QtCore import *
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *
class Example(QWidget):
def __init__(self):
super(Example, self).__init__()
self.initUI()
def initUI(self):
self.text = "hello world"
self.setGeometry(100,100, 400,300)
self.setWindowTitle('Draw Demo')
self.show()
def paintEvent(self, event):
qp = QPainter()
qp.begin(self)
qp.setPen(QColor(Qt.red))
qp.setFont(QFont('Arial', 20))
qp.drawText(10,50, "hello Python")
qp.setPen(QColor(Qt.blue))
qp.drawLine(10,100,100,100)
qp.drawRect(10,150,150,100)
qp.setPen(QColor(Qt.yellow))
qp.drawEllipse(100,50,100,50)
qp.drawPixmap(220,10,QPixmap("pythonlogo.png"))
qp.fillRect(20,175,130,70,QBrush(Qt.SolidPattern))
qp.end()
def main():
app = QApplication(sys.argv)
ex = Example()
sys.exit(app.exec_())
if __name__ == '__main__':
main()

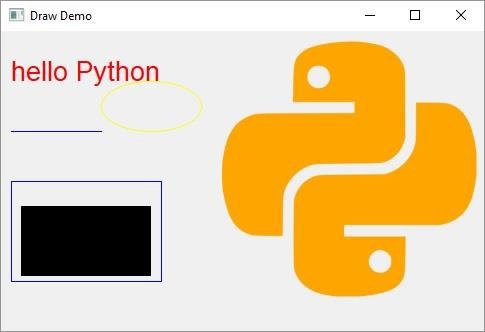

上面的代码产生以下输出 −
