JavaFX - 2D 形状折线

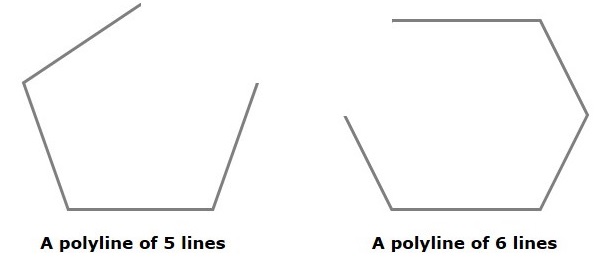

折线与多边形相同，只是折线末端不闭合。或者，由一个或多个线段组成的连续线。

简而言之，我们可以说多边形是由共面线段形成的开放图形。

在 JavaFX 中，折线由名为 Polygon 的类表示。此类属于包 javafx.scene.shape.。

通过实例化此类，您可以在 JavaFX 中创建折线节点。您需要以双精度数组的形式传递定义折线的点的 x、y 坐标。

您可以将双精度数组作为此类构造函数的参数传递，如下所示 −

Polyline polyline = new Polyline(doubleArray);

或者，通过使用 getPoints() 方法，如下所示 −

polyline.getPoints().addAll(new Double[]{以逗号分隔的 XY 坐标列表 });

绘制折线的步骤

要在 JavaFX 中绘制折线，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并按如下方式实现该类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建折线

您可以通过实例化名为 Line 的类(属于包 javafx.scene.shape)在 JavaFX 中创建一条线。您可以按如下方式实例化此类。

//创建 Polyline 类的对象
Polyline polyline = new Polyline();

步骤 3:设置折线的属性

指定一个双精度数组，其中包含所需折线(本例中为六边形)的点的 XY 坐标，以逗号分隔。您可以使用 Polyline 类的 getPoints() 方法执行此操作，如以下代码块所示。

//向六边形添加坐标
polyline.getPoints().addAll(new Double[]{
200.0, 50.0,
400.0, 50.0,
450.0, 150.0,
400.0, 250.0,
200.0, 250.0,
150.0, 150.0,
});

步骤 4:创建组对象

在 start() 方法中，通过实例化属于 javafx.scene 包的 Group 类来创建组对象。

将上一步中创建的 Polyline(节点)对象作为参数传递给 Group 类的构造函数，以便将其添加到组中，如下所示 −

Group root = new Group(polyline);

步骤 5:创建场景对象

通过实例化属于 javafx.scene 包的 Scene 类来创建场景。将上一步中创建的 Group 对象 (root) 传递给该类。

除了 root 对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 6:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 7:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用以下方法添加在前面步骤中准备的场景对象。

primaryStage.setScene(scene);

步骤 8:显示 Stage 的内容

使用 Stage 类的名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 9:启动应用程序

通过从 main 方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
    launch(args);
}

示例

以下是使用 JavaFX 生成折线的程序。将此代码保存在名为 PolylineExample.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Polyline

public class PolylineExample extends Application {
   @Override
    public void start(Stage stage) {
    //创建折线
    Polyline polyline = new Polyline();

    //向多边形添加坐标
    polyline.getPoints().addAll(new Double[]{
    200.0, 50.0,
    400.0, 50.0,
    450.0, 150.0,
    400.0, 250.0,
    200.0, 250.0,
    150.0, 150.0,
    });

    //创建 Group 对象
    Group root = new Group(polyline);

    //创建 scene 对象
    Scene scene = new Scene(root, 600, 300);

    //为 Stage 设置标题
    stage.setTitle("绘制折线");

    //将场景添加到舞台(Stage)
    stage.setScene(scene);

    //显示舞台(Stage)内容
    stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac PolylineExample.java
java PolylineExample

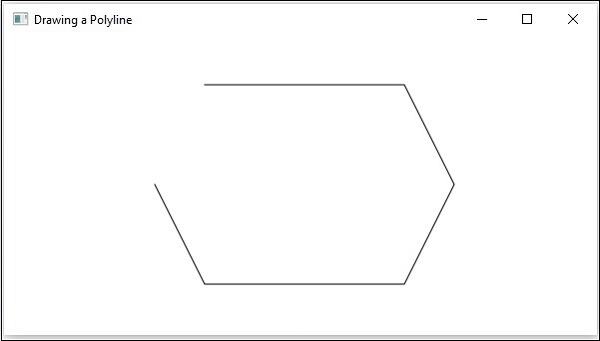

执行时，上述程序会生成一个 JavaFX 窗口，其中显示一条折线，如下所示。
