JavaFX - 2D 形状的弧类型

更新于 2024/5/31 13:41:28

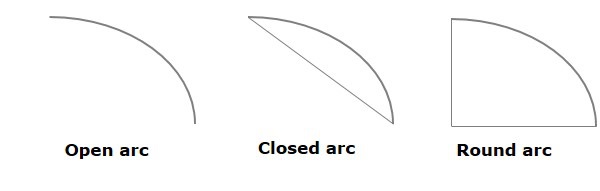

在 JavaFX 中，您可以绘制三种类型的弧，即 −

开放 − 完全不封闭的弧称为开放弧。
弦 − 弦是一种由直线封闭的弧。
圆形 −圆弧是通过将起点和终点连接到椭圆中心而闭合的弧。

您可以使用方法 setType() 通过传递以下任何属性 − ArcType.OPEN、ArcType.CHORD、ArcType.Round 来设置圆弧的类型。

绘制圆弧的步骤

要在 JavaFX 中绘制圆弧，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并按如下方式实现此类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建弧线

您可以通过实例化属于包 javafx.scene.shape 的名为 Arc 的类来在 JavaFX 中创建弧线。您可以按如下所示实例化此类。

//创建 Arc 类的对象
Arc arc = new Arc();

步骤 3:设置弧线的属性

指定椭圆(此弧线是椭圆的一部分)中心的 x、y 坐标。这些坐标包括 – radiusX、radiusY、起始角度和弧的长度，使用它们各自的设置器方法，如下面的代码块所示。

您还可以使用 setType() 方法设置弧的类型(圆形、弦开)。

//设置弧的属性
arc.setCenterX(300.0f);
arc.setCenterY(150.0f);
arc.setRadiusX(90.0f);
arc.setRadiusY(90.0f);
arc.setStartAngle(40.0f);
arc.setLength(239.0f);
arc.setType(ArcType.ROUND);

步骤 4:设置弧的类型

您可以使用方法 setType() 设置弧的类型，如以下代码块所示。

//设置弧的类型
arc.setType(ArcType.ROUND);

步骤 5:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象，该类属于包 javafx.scene。

将上一步中创建的弧(节点)对象作为参数传递给 Group 类的构造函数。应执行此操作以将其添加到组中，如下所示 −

Group root = new Group(arc);

步骤 6:创建场景对象

通过实例化属于包 javafx.scene 的名为 Scene 的类来创建场景。向此类传递上一步中创建的 Group 对象 (root)。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 7:设置舞台(Stage)的标题

您可以使用 Stage 类 的 setTitle() 方法将标题设置为舞台(Stage)。 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 8:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用此方法添加在前面步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene);

步骤 9:显示 Stage 的内容

使用 Stage 类中名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 10:启动应用程序

通过从 main 方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
launch(args);
}

示例

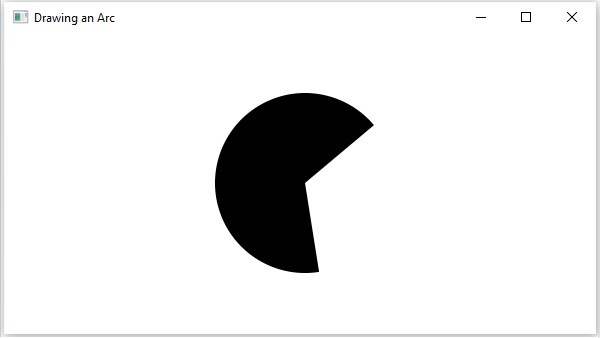

以下是生成弧的程序。将此代码保存在名为 ArcExample.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Arc;
import javafx.scene.shape.ArcType;

public class ArcExample extends Application {
   @Override
    public void start(Stage stage) {
    //绘制圆弧
    Arc arc = new Arc();

    //设置圆弧的属性
    arc.setCenterX(300.0f);
    arc.setCenterY(150.0f);
    arc.setRadiusX(90.0f);
    arc.setRadiusY(90.0f);
    arc.setStartAngle(40.0f);
    arc.setLength(239.0f);

    //设置圆弧的类型
    arc.setType(ArcType.ROUND);

    //创建 Group 对象
    Group root = new Group(arc);

    //创建 scene 对象
    Scene scene = new Scene(root, 600, 300);

    //设置 Stage 的标题
    stage.setTitle("绘制圆弧");

    //将场景添加到舞台(Stage)
    stage.setScene(scene);

    //显示舞台(Stage)内容
    stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。
