JavaFX - 面积图

面积图用于绘制基于面积的图表。它绘制给定的一系列点和轴之间的面积。一般来说，此图表用于比较两个数量。

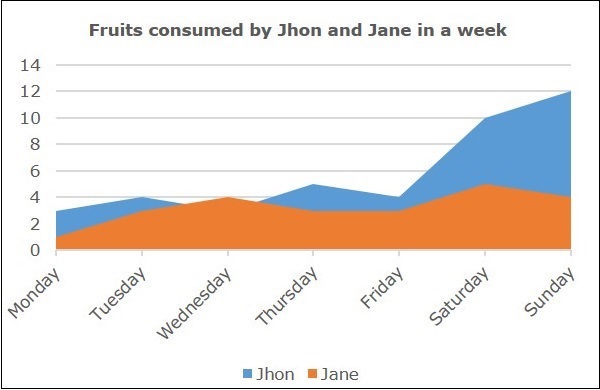

以下是面积图，描绘了两个人一周内吃的水果数量。

在 JavaFX 中，面积图由名为 AreaChart 的类表示。此类属于 javafx.scene.chart 包。通过实例化此类，您可以在 JavaFX 中创建 AreaChart 节点。

生成面积图的步骤

要在 JavaFX 中生成面积图，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并实现此类的 start() 方法，如下所示。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:定义轴

定义面积图的 X 轴和 Y 轴并为其设置标签。在我们的示例中，X 轴表示一周中的天数，y 轴表示所消费水果的单位。

//定义 X 轴
CategoryAxis xAxis = new CategoryAxis();

//定义 y 轴
NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
yAxis.setLabel("Fruit Units");

步骤 3:创建面积图

通过实例化包 javafx.scene.chart 中名为 AreaChart 的类来创建折线图。将上一步中创建的表示 X 轴和 Y 轴的对象传递给该类的构造函数。

//创建区域图
AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
areaChart.setTitle("一周内平均水果消费量");

步骤 4:准备数据

实例化 XYChart.Series 类。然后将数据(一系列 x 和 y 坐标)添加到该类的 Observable 列表中，如下所示 −

//通过设置数据准备 XYChart.Series 对象
XYChart.Series series1 = new XYChart.Series();
series1.setName("John");
series1.getData().add(new XYChart.Data("Monday", 3));
series1.getData().add(new XYChart.Data("Tuesday", 4));
series1.getData().add(new XYChart.Data("Wednesday", 3));
series1.getData().add(new XYChart.Data("Thursday", 5));
series1.getData().add(new XYChart.Data("Friday", 4));
series1.getData().add(new XYChart.Data("Saturday", 10));
series1.getData().add(new XYChart.Data("星期日", 12));

XYChart.Series series2 = new XYChart.Series();
series2.setName("Jane");
series2.getData().add(new XYChart.Data("星期一", 1));
series2.getData().add(new XYChart.Data("星期二", 3));
series2.getData().add(new XYChart.Data("星期三", 4));

series2.getData().add(new XYChart.Data("星期四", 3));
series2.getData().add(new XYChart.Data("星期五", 3));
series2.getData().add(new XYChart.Data("星期六", 5));
series2.getData().add(new XYChart.Data("Sunday", 4));

步骤 5:向面积图添加数据

将上一步中准备的数据系列添加到面积图中，如下所示 −

//将 XYChart.Series 对象设置为面积图
areaChart.getData().addAll(series1,series2);

步骤 6:创建组对象

在 start() 方法中，通过实例化名为 Group 的类(属于 javafx.scene 包)来创建组对象。

将上一步中创建的 AreaChart(节点)对象作为参数传递给 Group 类的构造函数。应按如下方式将其添加到组中 −

Group root = new Group(areaChart);

步骤 7:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象 (root) 传递给此类。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数，以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 8:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。primaryStage 是一个 Stage 对象，它作为参数传递给场景类的 start 方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 9:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用以下方法添加前面步骤中准备的 Scene 对象。

primaryStage.setScene(scene);

步骤 10:显示 Stage 的内容

使用 Stage 类的 show() 方法显示场景的内容，如下所示。

primaryStage.show();

步骤 11:启动应用程序

通过从 main 方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
launch(args);
}

示例

下表显示了 John 和 Jane 一周内吃的水果数量。

以下是一个 Java 程序，它生成一个面积图，使用 JavaFX 描绘上述数据。

将此代码保存在名为 AreaChartExample.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.AreaChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class AreaChartExample extends Application {
   @Override
    public void start(Stage stage) {
    //定义 X 轴
    CategoryAxis xAxis = new CategoryAxis();

    //定义 y 轴
    NumberAxis yAxis = new NumberAxis(0, 15, 2.5);
    yAxis.setLabel("水果单位");

    //创建面积图
    AreaChart<String, Number> areaChart = new AreaChart(xAxis, yAxis);
    areaChart.setTitle("一周内平均水果消费量");

    //通过设置数据准备 XYChart.Series 对象
    XYChart.Series series1 = new XYChart.Series();
    series1.setName("John");
    series1.getData().add(new XYChart.Data("Monday", 3));
    series1.getData().add(new XYChart.Data("星期二", 4));
    series1.getData().add(new XYChart.Data("星期三", 3));
    series1.getData().add(new XYChart.Data("星期四", 5));
    series1.getData().add(new XYChart.Data("星期五", 4));
    series1.getData().add(new XYChart.Data("星期六", 10));
    series1.getData().add(new XYChart.Data("星期日", 12));

    XYChart.Series series2 = new XYChart.Series();
    series2.setName("Jane");
    series2.getData().add(new XYChart.Data("星期一", 1));
    series2.getData().add(new XYChart.Data("星期二", 3));
    series2.getData().add(new XYChart.Data("星期三", 4));
    series2.getData().add(new XYChart.Data("星期四", 3));
    series2.getData().add(new XYChart.Data("星期五", 3));
    series2.getData().add(new XYChart.Data("星期六", 5));
    series2.getData().add(new XYChart.Data("星期日", 4));

    //将 XYChart.Series 对象设置为面积图
    areaChart.getData().addAll(series1,series2);

    //创建 Group 对象
    Group root = new Group(areaChart);

    //创建场景对象
    Scene scene = new Scene(root, 600, 400);

    //设置舞台(Stage)标题
    stage.setTitle("Area Chart");

    //将场景添加到舞台(Stage)
    stage.setScene(scene);

    //显示舞台(Stage)内容
    stage.show();
    }
   public static void main(String args[]){
      launch(args)
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac AreaChartExample.java
java AreaChartExample

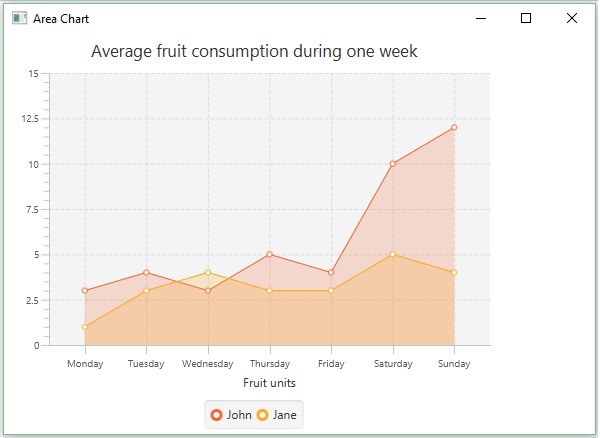

执行时，上述程序会生成一个 JavaFX 窗口，其中显示面积图，如下所示。
