JavaFX - 条形图

条形图用于使用矩形条表示分组数据。这些条的长度表示值。条形图中的条可以垂直或水平绘制。

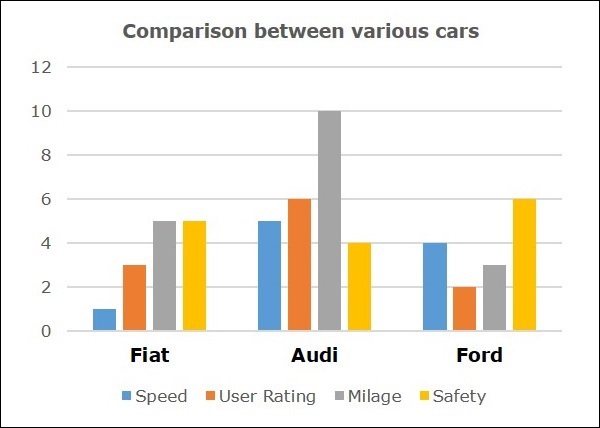

以下是比较各种汽车品牌的条形图。

在 JavaFX 中，条形图由名为 BarChart 的类表示。此类属于 javafx.scene.chart 包。通过实例化此类，您可以在 JavaFX 中创建 BarChart 节点。

生成条形图的步骤

要在 JavaFX 中生成条形图，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承 javafx.application 包的 Application 类。然后，您可以按如下方式实现此类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:定义轴

定义条形图的 X 轴和 Y 轴并为其设置标签。在我们的示例中，X 轴表示比较类别，y 轴表示分数。

//定义 x 轴
CategoryAxis xAxis = new CategoryAxis();

xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList(
"Speed", "User ratings", "Milage", "Safety")));
xAxis.setLabel("category");

//定义 y 轴
NumberAxis yAxis = new NumberAxis();
yAxis.setLabel("score");

步骤 3:创建条形图

通过实例化包 javafx.scene.chart 中名为 BarChart 的类来创建折线图。将上一步中创建的表示 X 轴和 Y 轴的对象传递给此类的构造函数。

//创建条形图
BarChart<String, Number> barChart = new BarChart<>(xAxis, yAxis);
barChart.setTitle("各种汽车之间的比较");

步骤 4:准备数据

实例化 XYChart.Series 类，并将数据(一系列 x 和 y 坐标)添加到此类的 Observable 列表中，如下所示 −

//通过设置数据准备 XYChart.Series 对象
XYChart.Series<String, Number> series1 = new XYChart.Series<>();
series1.setName("Fiat");
series1.getData().add(new XYChart.Data<>("Speed", 1.0));
series1.getData().add(new XYChart.Data<>("User rating", 3.0));
series1.getData().add(new XYChart.Data<>("Milage", 5.0));
series1.getData().add(new XYChart.Data<>("Safety", 5.0));

XYChart.Series<String, Number> series2 = new XYChart.Series<>();
series2.setName("Audi");
series2.getData().add(new XYChart.Data<>("Speed", 5.0));
series2.getData().add(new XYChart.Data<>("User rating", 6.0));

series2.getData().add(new XYChart.Data<>("Milage", 10.0));
series2.getData().add(new XYChart.Data<>("Safety", 4.0));

XYChart.Series<String, Number> series3 = new XYChart.Series<>();
series3.setName("Ford");
series3.getData().add(new XYChart.Data<>("Speed", 4.0));
series3.getData().add(new XYChart.Data<>("User rating", 2.0));
series3.getData().add(new XYChart.Data<>("Milage", 3.0));
series3.getData().add(new XYChart.Data<>("Safety", 6.0));

步骤 5:将数据添加到条形图

将上一步中准备的数据系列添加到条形图，如下所示 −

//将数据设置为条形图
barChart.getData().addAll(series1, series2, series3);

步骤 6:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象。这属于包 javafx.scene。

将上一步中创建的 BarChart(节点)对象作为参数传递给 Group 类的构造函数。应这样做以将其添加到组中，如下所示 −

Group root = new Group(barChart);

步骤 7:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象 (root) 传递给此类。

除了 root 对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 8:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的 start 方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 9:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用以下方法添加在前面步骤中准备的场景对象。

primaryStage.setScene(scene);

步骤 10:显示 Stage 的内容

使用 Stage 类的名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 11:启动应用程序

通过从主方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

示例

以下示例借助条形图描绘了各种汽车统计数据。以下是汽车品牌及其不同特征的列表，我们将使用条形图显示这些特征 −

以下是一个 Java 程序，它生成一个条形图，使用 JavaFX 描绘上述数据。

将此代码保存在名为 BarChartExample.java 的文件中。

import java.util.Arrays;
import javafx.application.Application;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.BarChart;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;

public class BarChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      CategoryAxis xAxis = new CategoryAxis();
      xAxis.setCategories(FXCollections.<String>
      observableArrayList(Arrays.asList("Speed", "User rating", "Milage", "Safety")));
      xAxis.setLabel("category");

      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("score");

      //Creating the Bar chart
      BarChart<String, Number> barChart = new BarChart<>(xAxis, yAxis);
      barChart.setTitle("Comparison between various cars");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series<String, Number> series1 = new XYChart.Series<>();
      series1.setName("Fiat");
      series1.getData().add(new XYChart.Data<>("Speed", 1.0));
      series1.getData().add(new XYChart.Data<>("User rating", 3.0));
      series1.getData().add(new XYChart.Data<>("Milage", 5.0));
      series1.getData().add(new XYChart.Data<>("Safety", 5.0));

      XYChart.Series<String, Number> series2 = new XYChart.Series<>();
      series2.setName("Audi");
      series2.getData().add(new XYChart.Data<>("Speed", 5.0));
      series2.getData().add(new XYChart.Data<>("User rating", 6.0));
      series2.getData().add(new XYChart.Data<>("Milage", 10.0));
      series2.getData().add(new XYChart.Data<>("Safety", 4.0));

      XYChart.Series<String, Number> series3 = new XYChart.Series<>();
      series3.setName("Ford");
      series3.getData().add(new XYChart.Data<>("Speed", 4.0));
      series3.getData().add(new XYChart.Data<>("User rating", 2.0));
      series3.getData().add(new XYChart.Data<>("Milage", 3.0));
      series3.getData().add(new XYChart.Data<>("Safety", 6.0));

      //Setting the data to bar chart
      barChart.getData().addAll(series1, series2, series3);

      //Creating a Group object
      Group root = new Group(barChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("Bar Chart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac BarChartExample.java
java BarChartExample

执行时，上述程序会生成一个 JavaFX 窗口，其中显示如下所示的面积图。
