JavaFX - 路径转换

示例 1

以下是演示 JavaFX 中的路径转换的程序。将此代码保存在名为 PathTransitionExample.java 的文件中。

import javafx.animation.PathTransition;
import javafx.application.Application;
import static javafx.application.Application.launch;

import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;

import javafx.scene.shape.Circle;
import javafx.scene.shape.CubicCurveTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

import javafx.stage.Stage;
import javafx.util.Duration;

public class PathTransitionExample extends Application {
   @Override
   public void start(Stage stage) {
        //绘制一个圆
        Circle circle = new Circle();

        //设置圆的位置
        circle.setCenterX(300.0f);
        circle.setCenterY(135.0f);

        //设置圆的半径
        circle.setRadius(25.0f);

        //设置圆的颜色
        circle.setFill(Color.BROWN);

        //设置圆的描边宽度
        circle.setStrokeWidth(20);

        //实例化路径类
        Path path = new Path();

        //创建 MoveTo 路径元素
        MoveTo moveTo = new MoveTo(100, 150);

        //创建三次曲线路径元素
        CubicCurveTo cubicCurveTo = new CubicCurveTo(400, 40, 175, 250, 500, 150);

        //将路径元素添加到 Path 类的 Observable 列表中
        path.getElements().add(moveTo);
        path.getElements().add(cubicCurveTo);

        //创建路径过渡
        PathTransition pathTransition = new PathTransition();

        //设置路径过渡的持续时间
        pathTransition.setDuration(Duration.millis(1000));

        //设置过渡的节点
        pathTransition.setNode(circle);

        //设置路径
        pathTransition.setPath(path);

        //设置路径的方向
        pathTransition.setOrientation(PathTransition.OrientationType.
        ORTHOGONAL_TO_TAN GENT);

        //设置过渡的循环次数
        pathTransition.setCycleCount(50);

        //将自动反转值设置为 false
        pathTransition.setAutoReverse(false);

        //播放动画
        pathTransition.play();

        //创建一个 Group 对象
        Group root = new Group(circle);

        //创建一个 scene 对象
        Scene scene = new Scene(root, 600, 300);

        //设置 Stage 的标题
        stage.setTitle("Path transition example");

        //将 scene 添加到 stage
        stage.setScene(scene);

        //显示 stage 的内容
        stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac PathTransitionExample.java
java PathTransitionExample

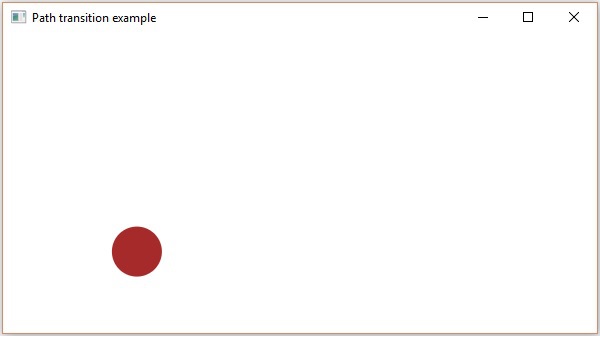

执行时，上述程序将生成一个 JavaFX 窗口，如下所示。

示例 2

以下是沿复杂路径变换圆的示例。将此代码保存在名为 PathTransitionExample2.java 的文件中。

import javafx.animation.PathTransition;
import javafx.application.Application;

import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;

import javafx.scene.shape.Circle;
import javafx.scene.shape.LineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

import javafx.stage.Stage;
import javafx.util.Duration;

public class PathTransitionExample2 extends Application {
   @Override
   public void start(Stage stage) {
        //绘制一个圆
        Circle circle = new Circle();

        //设置圆的位置
        circle.setCenterX(300.0f);
        circle.setCenterY(135.0f);

        //设置圆的半径
        circle.setRadius(25.0f);

        //设置圆的颜色
        circle.setFill(Color.BROWN);

        //设置圆的描边宽度
        circle.setStrokeWidth(20);

        //创建路径
        Path path = new Path();

        //移动到起点
        MoveTo moveTo = new MoveTo(108, 71);

        //创建第一条线
        LineTo line1 = new LineTo(321, 161);

        //创建第二行
        LineTo line2 = new LineTo(126,232);

        //创建第三行
        LineTo line3 = new LineTo(232,52);

        //创建第四行
        LineTo line4 = new LineTo(269, 250);

        //创建第五行
        LineTo line5 = new LineTo(108, 71);

        //将所有元素添加到路径
        path.getElements().add(moveTo);
        path.getElements().addAll(line1, line2, line3, line4, line5);

        //创建路径过渡
        PathTransition pathTransition = new PathTransition();

        //设置过渡持续时间
        pathTransition.setDuration(Duration.millis(1000));

        //设置过渡节点
        pathTransition.setNode(circle);

        //设置过渡路径
        pathTransition.setPath(path);

        //设置路径方向
        pathTransition.setOrientation(
        PathTransition.OrientationType.ORTHOGONAL_TO_TAN GENT);

        //设置过渡循环次数
        pathTransition.setCycleCount(50);

        //将自动反转值设置为 true
        pathTransition.setAutoReverse(false);

        //播放动画
        pathTransition.play();

        //创建 Group 对象
        Group root = new Group(circle);

        //创建 Scene 对象
        Scene scene = new Scene(root, 600, 300);

        //设置 Stage 标题
        stage.setTitle("Path transition example");

        //将场景添加到舞台(Stage)
        stage.setScene(scene);

        //显示舞台(Stage)内容
        stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac PathTransitionExample2.java
java PathTransitionExample2

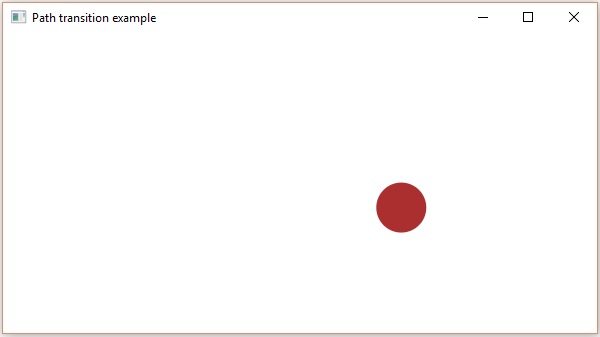

执行时，上述程序将生成一个 JavaFX 窗口，如下所示。
