JavaFX - 堆叠面积图

更新于 2024/5/31 13:41:28

堆叠面积图是面积图的一种变体，可显示每个值贡献的趋势(例如 - 加班)。区域堆叠在一起，因此每个系列相邻，但不与前面的系列重叠。这与面积图形成对比，面积图中每个系列都覆盖前面的系列。

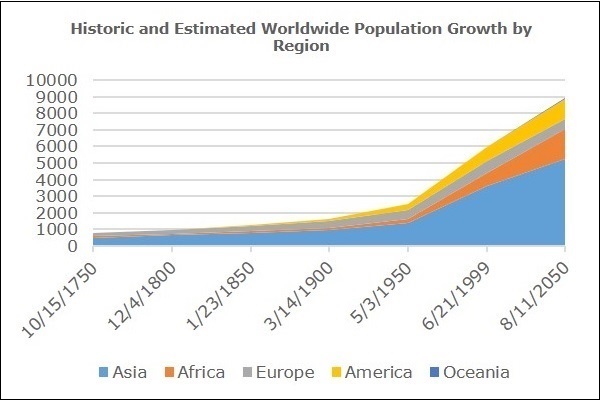

以下是描绘人口增长的堆叠图。

在 JavaFX 中，堆叠面积图由名为 StackedAreaChart 的类表示。此类属于 javafx.scene.chart 包。通过实例化此类，您可以在 JavaFX 中创建 StackedAreaChart 节点。

生成堆叠面积图的步骤

要在 JavaFX 中生成堆叠面积图，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承 javafx.application 包的 Application 类。然后，您可以按如下方式实现此类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:定义轴

定义堆积面积图的 X 轴和 Y 轴并为其设置标签。在我们的示例中，X 轴表示从 1750 年到 2050 年的各个年份。每 50 年都有一个主要刻度单位。而 Y 轴表示以百万为单位的人口增长。

//Defining the X axis
CategoryAxis xAxis = new CategoryAxis();

xAxis.setCategories(FXCollections.<String>observableArrayList
   (Arrays.asList("1 750", "1800", "1850", "1900", "1950", "1999", "2050" )));

//Defining the Y axis
NumberAxis yAxis = new NumberAxis(0, 10000, 2500);
yAxis.setLabel("Population in Billions");

步骤 3:创建堆叠面积图

通过实例化包 javafx.scene.chart 中名为 StackedAreaChart 的类来创建折线图。向此类的构造函数传递上一步中创建的表示 X 轴和 Y 轴的对象。

//Creating the Area chart
StackedAreaChart<String, Number> areaChart = new StackedAreaChart(xAxis, yAxis);
areaChart.setTitle("Historic and Estimated Worldwide Population Growth by Region");

步骤 4:准备数据

实例化 XYChart.Series 类，并将数据(一系列 x 和 y 坐标)添加到该类的 Observable 列表中，如下所示 −

//Prepare XYChart.Series objects by setting data
XYChart.Series series1 = new XYChart.Series();
series1.setName("Asia");
series1.getData().add(new XYChart.Data("1750", 502));
series1.getData().add(new XYChart.Data("1800", 635));
series1.getData().add(new XYChart.Data("1850", 809));
series1.getData().add(new XYChart.Data("1900", 947));
series1.getData().add(new XYChart.Data("1950", 1402));
series1.getData().add(new XYChart.Data("1999", 3634));
series1.getData().add(new XYChart.Data("2050", 5268));

XYChart.Series series2 = new XYChart.Series();
series2.setName("Africa");
series2.getData().add(new XYChart.Data("1750", 106));
series2.getData().add(new XYChart.Data("1800", 107));
series2.getData().add(new XYChart.Data("1850", 111));
series2.getData().add(new XYChart.Data("1900", 133));
series2.getData().add(new XYChart.Data("1950", 221));
series2.getData().add(new XYChart.Data("1999", 767));
series2.getData().add(new XYChart.Data("2050", 1766));

XYChart.Series series3 = new XYChart.Series();
series3.setName("Europe");
series3.getData().add(new XYChart.Data("1750", 163));
series3.getData().add(new XYChart.Data("1800", 203));
series3.getData().add(new XYChart.Data("1850", 276));
series3.getData().add(new XYChart.Data("1900", 408));
series3.getData().add(new XYChart.Data("1950", 547));
series3.getData().add(new XYChart.Data("1999", 729));
series3.getData().add(new XYChart.Data("2050", 628));

XYChart.Series series4 = new XYChart.Series();
series4.setName("America");
series4.getData().add(new XYChart.Data("1750", 18));
series4.getData().add(new XYChart.Data("1800", 31));

series4.getData().add(new XYChart.Data("1850", 54));
series4.getData().add(new XYChart.Data("1900", 156));
series4.getData().add(new XYChart.Data("1950", 339));
series4.getData().add(new XYChart.Data("1999", 818));
series4.getData().add(new XYChart.Data("2050", 1201));

XYChart.Series series5 = new XYChart.Series();
series5.setName("Oceania");
series5.getData().add(new XYChart.Data("1750", 2));
series5.getData().add(new XYChart.Data("1800", 2));
series5.getData().add(new XYChart.Data("1850", 2));
series5.getData().add(new XYChart.Data("1900", 6));
series5.getData().add(new XYChart.Data("1950", 13));
series5.getData().add(new XYChart.Data("1999", 30));
series5.getData().add(new XYChart.Data("2050", 46));

步骤 5:将数据添加到堆积面积图

将上一步中准备的数据系列添加到堆积面积图中，如下所示 −

//Setting the data to area chart
areaChart.getData().addAll(series1, series2, series3, series4, series5);

步骤 6:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象，该类属于 javafx.scene 包。

将上一步中创建的 StackedAreaChart(节点)对象作为参数传递给 Group 类的构造函数。应按如下方式将其添加到组中 −

Group root = new Group(stackedAreaChart);

步骤 7:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象 (root) 传递给此类。

除了 root 对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 8:设置 Stage 的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为 Stage 。primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 9:将场景添加到 Stage

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到 Stage 。使用此方法添加前面步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene);

步骤 10:显示 Stage 内容

使用 Stage 类的 show() 方法显示场景内容，如下所示。

primaryStage.show();

步骤 11:启动应用程序

通过从主方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

示例

下表列出了从 1750 年到 2050 年各大洲的人口。

	亚洲	非洲	欧洲	美洲	大洋洲
1750	502	106	163	18	2
1800	635	107	203	31	2
1850	809	111	276	54	2
1900	947	133	408	156	6
1950	1402	221	547	339	13
1999	3634	767	729	818	30
2050	5268	1766	628	1201	46

以下是一个 Java 程序，它使用 JavaFX 生成描绘上述数据的堆积面积图。

将此代码保存在名为 StackedAreaChartExample.java 的文件中。

import java.util.Arrays;
import javafx.application.Application;
import static javafx.application.Application.launch;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedAreaChart;
import javafx.scene.chart.XYChart;

public class StackedAreaChartExample extends Application {
   @Override
    public void start(Stage stage) {
        //定义轴
        CategoryAxis xAxis = new CategoryAxis();
        xAxis.setCategories(FXCollections.<String>observableArrayList(
        Arrays.asList("1750", "1800", "1850", "1900", "1950", "1999", "2050" )));

        NumberAxis yAxis = new NumberAxis(0, 10000, 2500);
        yAxis.setLabel("Population in Millions");

        //创建面积图
        StackedAreaChart<String, Number> areaChart = new StackedAreaChart(xAxis, yAxis);
        areaChart.setTitle("按地区划分的世界人口历史和估计增长情况");

        //通过设置数据准备 XYChart.Series 对象
        XYChart.Series series1 = new XYChart.Series();

        series1.setName("亚洲");
        series1.getData().add(new XYChart.Data("1750", 502));
        series1.getData().add(new XYChart.Data("1800", 635));
        series1.getData().add(new XYChart.Data("1850", 809));
        series1.getData().add(new XYChart.Data("1900", 947));
        series1.getData().add(new XYChart.Data("1950", 1402));
        series1.getData().add(new XYChart.Data("1999", 3634));
        series1.getData().add(new XYChart.Data("2050", 5268));

        XYChart.Series series2 = new XYChart.Series();
        series2.setName("非洲");
        series2.getData().add(new XYChart.Data("1750", 106));
        series2.getData().add(new XYChart.Data("1800", 107));
        series2.getData().add(new XYChart.Data("1850", 111));
        series2.getData().add(new XYChart.Data("1900", 133));
        series2.getData().add(new XYChart.Data("1950", 221));
        series2.getData().add(new XYChart.Data("1999", 767));
        series2.getData().add(new XYChart.Data("2050", 1766));

        XYChart.Series series3 = new XYChart.Series();
        series3.setName("欧洲");

        series3.getData().add(new XYChart.Data("1750", 163));
        series3.getData().add(new XYChart.Data("1800", 203));
        series3.getData().add(new XYChart.Data("1850", 276));
        series3.getData().add(new XYChart.Data("1900", 408));
        series3.getData().add(new XYChart.Data("1950", 547));
        series3.getData().add(new XYChart.Data("1999", 729));
        series3.getData().add(new XYChart.Data("2050", 628));

        XYChart.Series series4 = new XYChart.Series();
        series4.setName("美国");
        series4.getData().add(new XYChart.Data("1750", 18));
        series4.getData().add(new XYChart.Data("1800", 31));
        series4.getData().add(new XYChart.Data("1850", 54));
        series4.getData().add(new XYChart.Data("1900", 156));
        series4.getData().add(new XYChart.Data("1950", 339));
        series4.getData().add(new XYChart.Data("1999", 818));
        series4.getData().add(new XYChart.Data("2050", 1201));

        XYChart.Series series5 = new XYChart.Series();
        series5.setName("大洋洲");
        series5.getData().add(new XYChart.Data("1750", 2));
        series5.getData().add(new XYChart.Data("1800", 2));
        series5.getData().add(new XYChart.Data("1850", 2));
        series5.getData().add(new XYChart.Data("1900", 6));
        series5.getData().add(new XYChart.Data("1950", 13));
        series5.getData().add(new XYChart.Data("1999", 30));
        series5.getData().add(new XYChart.Data("2050", 46));

        //将数据设置为面积图
        areaChart.getData().addAll(series1, series2, series3, series4, series5);

        //创建一个 Group 对象
        Group root = new Group(areaChart);

        //创建一个 scene 对象
        Scene scene = new Scene(root, 600, 400);

        //将标题设置为 Stage
        stage.setTitle("Stacked Area Chart");

        //将场景添加到舞台(Stage)
        stage.setScene(scene);

        //显示舞台(Stage)内容
        stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac StackedAreaChartExample.java
java StackedAreaChartExample

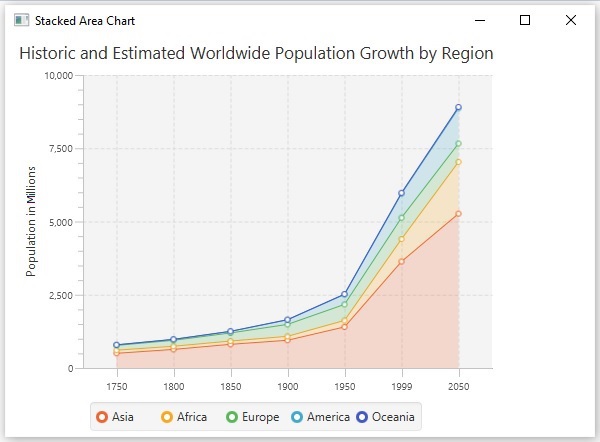

执行时，上述程序会生成一个 JavaFX 窗口，其中显示如下所示的堆叠面积图。

javafx_charts.html
