JOGL - 3D 三角形

在上一章中，我们已经了解了如何绘制 3D 形状，本章将教您如何绘制 3D 三角形并旋转它。

下面给出了绘制 3D 三角形并旋转它的程序。

import javax.media.opengl.GL2;
import javax.media.opengl.GLAutoDrawable;
import javax.media.opengl.GLCapabilities;
import javax.media.opengl.GLEventListener;
import javax.media.opengl.GLProfile;
import javax.media.opengl.awt.GLCanvas;
import javax.media.opengl.glu.GLU;

import javax.swing.JFrame;

import com.jogamp.opengl.util.FPSAnimator;

public class Triangle3d implements GLEventListener {

   private GLU glu = new GLU();
   private float rtri = 0.0f;

   @Override
   public void display(GLAutoDrawable drawable) {
      final GL2 gl = drawable.getGL().getGL2();

        // 清除屏幕和深度缓冲区
        gl.glClear( GL2.GL_COLOR_BUFFER_BIT | GL2.GL_DEPTH_BUFFER_BIT );
        gl.glLoadIdentity(); // 重置视图
        gl.glTranslatef( -0.5f, 0.0f, -6.0f ); // 移动三角形
        gl.glRotatef( rtri, 0.0f, 1.0f, 0.0f );
        gl.glBegin( GL2.GL_TRIANGLES );

        // 在所有维度上绘制三角形
        // 正面
        gl.glColor3f( 1.0f, 0.0f, 0.0f ); // 红色
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 三角形顶部(正面)

        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 绿色
        gl.glVertex3f( -1.0f, -1.0f, 1.0f ); // 三角形左侧(正面)

        gl.glColor3f( 0.0f, 0.0f, 1.0f ); // 蓝色
        gl.glVertex3f( 1.0f, -1.0f, 1.0f ); // 三角形右侧(正面)

        // 右侧
        gl.glColor3f( 1.0f, 0.0f, 0.0f ); // 红色
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 三角形顶部(右)

        gl.glColor3f( 0.0f, 0.0f, 1.0f ); // 蓝色
        gl.glVertex3f( 1.0f, -1.0f, 1.0f ); // 三角形左侧(右)

        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 绿色
        gl.glVertex3f( 1.0f, -1.0f, -1.0f ); // 三角形右侧(右)

        // 左
        gl.glColor3f( 1.0f, 0.0f, 0.0f ); // 红色
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 三角形顶部(后面)

        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 绿色
        gl.glVertex3f( 1.0f, -1.0f, -1.0f ); // 三角形左侧(后面)

        gl.glColor3f( 0.0f, 0.0f, 1.0f ); // 蓝色
        gl.glVertex3f( -1.0f, -1.0f, -1.0f ); // 三角形右侧(后面)

        //左侧
        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 红色
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 三角形顶部(左侧)

        gl.glColor3f( 0.0f, 0.0f, 1.0f ); // 蓝色
        gl.glVertex3f( -1.0f, -1.0f, -1.0f ); // 三角形左侧(左)

        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 绿色
        gl.glVertex3f( -1.0f, -1.0f, 1.0f ); // 三角形右侧(左)

        gl.glEnd(); // 完成绘制 3d 三角形(金字塔)
        gl.glFlush();
        rtri += 0.2f;
   }

   @Override
   public void dispose( GLAutoDrawable drawable ) {
      //方法主体
   }

   @Override
   public void init( GLAutoDrawable drawable ) {
      //方法主体
   }

   @Override
   public void reshape( GLAutoDrawable drawable, int x, int y, int width, int height ) {

      // TODO 自动生成的方法存根
      final GL2 gl = drawable.getGL().getGL2();
      if(height lt;=;)
         height = 1;

      final float h = ( float ) width / ( float ) height;
      gl.glViewport( 0, 0, width, height );
      gl.glMatrixMode( GL2.GL_PROJECTION );
      gl.glLoadIdentity();

      glu.gluPerspective( 45.0f, h, 1.0, 20.0 );
      gl.glMatrixMode( GL2.GL_MODELVIEW );
      gl.glLoadIdentity();
   }

   public static void main( String[] args ) {

        // TODO 自动生成的方法存根
        final GLProfile profile = GLProfile.get( GLProfile.GL2 );
        GLCapabilities capabilities = new GLCapabilities( profile );

        // 画布
        final GLCanvas glcanvas = new GLCanvas( capabilities );
        Triangle3d triple = new Triangle3d();

        glcanvas.addGLEventListener( triple );
        glcanvas.setSize( 400, 400 );

        final JFrame frame = new JFrame ( "3d Triangle (shallow)" );

        frame.getContentPane().add( glcanvas );
        frame.setSize( frame.getContentPane().getPreferredSize() );
        frame.setVisible( true );

        final FPSAnimator animator = new FPSAnimator(glcanvas,300,true);
        animator.start();
   }

}

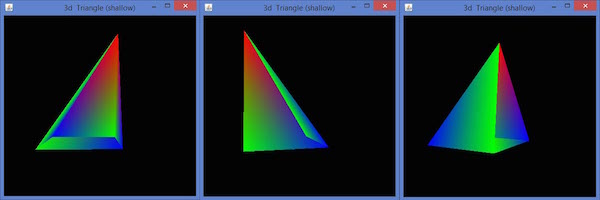

编译并执行上述程序时，会生成以下输出。这里，您有旋转 3D 三角形的快照。由于此程序不包含深度测试，因此三角形是空心的。

要使三角形成为实心的，您需要使用 glEnable(GL_DEPTH_TEST) 启用深度测试。启用深度缓冲区会给您一个空白的 屏幕。可以使用 glClear(GL_COLOR_BUFFERBIT | GL_DEPTH_BUFFER_BIT) 方法清除颜色来清除它。要在 init() 方法或 glDisplay() 方法中启用深度测试，请编写以下代码 −

public void init(GLAutoDrawable drawable) {
   final GL2 gl = drawable.getGL().getGL2();

   gl.glShadeModel(GL2.GL_SMOOTH);
   gl.glClearColor(0f, 0f, 0f, 0f);
   gl.glClearDepth(1.0f);
   gl.glEnable(GL2.GL_DEPTH_TEST);
   gl.glDepthFunc(GL2.GL_LEQUAL);
   gl.glHint(GL2.GL_PERSPECTIVE_CORRECTION_HINT, GL2.GL_NICEST);
 }

下面给出的是使用深度测试绘制 3D 三角形的程序。

import javax.media.opengl.GL2;
import javax.media.opengl.GLAutoDrawable;
import javax.media.opengl.GLCapabilities;
import javax.media.opengl.GLEventListener;
import javax.media.opengl.GLProfile;
import javax.media.opengl.awt.GLCanvas;
import javax.media.opengl.glu.GLU;

import javax.swing.JFrame;

import com.jogamp.opengl.util.FPSAnimator;

public class Triangledepthtest implements GLEventListener {

   private GLU glu = new GLU();
   private float rtri = 0.0f;

   @Override
   public void display( GLAutoDrawable drawable ) {

        final GL2 gl = drawable.getGL().getGL2();

        gl.glShadeModel( GL2.GL_SMOOTH );
        gl.glClearColor( 0f, 0f, 0f, 0f );
        gl.glClearDepth( 1.0f );
        gl.glEnable( GL2.GL_DEPTH_TEST );
        gl.glDepthFunc( GL2.GL_LEQUAL );
        gl.glHint(GL2.GL_PERSPECTIVE_CORRECTION_HINT, GL2.GL_NICEST);

        // 清除屏幕和深度缓冲区
        gl.glClear(GL2.GL_COLOR_BUFFER_BIT | GL2.GL_DEPTH_BUFFER_BIT);
        gl.glLoadIdentity(); // 重置视图
        gl.glTranslatef( -0.5f,0.0f,-6.0f ); // 移动三角形
        gl.glRotatef( rtri, 0.0f, 1.0f, 0.0f );
        gl.glBegin( GL2.GL_TRIANGLES );

        //在所有维度上绘制三角形
        //正面
        gl.glColor3f( 1.0f, 0.0f, 0.0f ); // 红色
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 顶部

        gl.glColor3f( 0.0f, 1.0f, 0.0f ); // 绿色
        gl.glVertex3f( -1.0f, -1.0f, 1.0f ); // 左

        gl.glColor3f( 0.0f, 0.0f, 1.0f ); // 蓝色
        gl.glVertex3f( 1.0f, -1.0f, 1.0f ); // 右)

        //右
        gl.glColor3f( 1.0f, 0.0f, 0.0f );
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 上

        gl.glColor3f( 0.0f, 0.0f, 1.0f );
        gl.glVertex3f( 1.0f, -1.0f, 1.0f ); // 左

        gl.glColor3f( 0.0f, 1.0f, 0.0f );
        gl.glVertex3f( 1.0f, -1.0f, -1.0f ); // 右

        //左
        gl.glColor3f( 1.0f, 0.0f, 0.0f );
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 上

        gl.glColor3f( 0.0f, 1.0f, 0.0f );
        gl.glVertex3f( 1.0f, -1.0f, -1.0f ); // 左

        gl.glColor3f( 0.0f, 0.0f, 1.0f );
        gl.glVertex3f( -1.0f, -1.0f, -1.0f ); // 右

        //上
        gl.glColor3f( 0.0f, 1.0f, 0.0f );
        gl.glVertex3f( 1.0f, 2.0f, 0.0f ); // 顶部

        gl.glColor3f( 0.0f, 0.0f, 1.0f );
        gl.glVertex3f( -1.0f, -1.0f, -1.0f ); // 左侧

        gl.glColor3f( 0.0f, 1.0f, 0.0f );
        gl.glVertex3f( -1.0f, -1.0f, 1.0f ); // 右侧

        gl.glEnd(); // 完成绘制 3d 三角形(金字塔)

        gl.glFlush();
        rtri += 0.2f;
   }

   @Override
   public void dispose( GLAutoDrawable drawable ) {
   }

   @Override
   public void init( GLAutoDrawable drawable ) {

      final GL2 gl = drawable.getGL().getGL2();

      gl.glShadeModel( GL2.GL_SMOOTH );
      gl.glClearColor( 0f, 0f, 0f, 0f );
      gl.glClearDepth( 1.0f );
      gl.glEnable( GL2.GL_DEPTH_TEST );
      gl.glDepthFunc( GL2.GL_LEQUAL );
      gl.glHint(GL2.GL_PERSPECTIVE_CORRECTION_HINT, GL2.GL_NICEST );
   }

   @Override
   public void reshape(GLAutoDrawable drawable, int x, int y, int width, int height ) {

      // TODO 自动生成的方法存根
      final GL2 gl = drawable.getGL().getGL2();
      if( height <= 0 )
         height = 1;

      final float h = ( float ) width / ( float ) height;
      gl.glViewport( 0, 0, width, height );
      gl.glMatrixMode( GL2.GL_PROJECTION );
      gl.glLoadIdentity();

      glu.gluPerspective( 45.0f, h, 1.0, 20.0 );
      gl.glMatrixMode( GL2.GL_MODELVIEW );
      gl.glLoadIdentity();
   }

   public static void main( String[] args ) {

        // TODO 自动生成的方法存根
        final GLProfile profile = GLProfile.get( GLProfile.GL2 );
        GLCapabilities capabilities = new GLCapabilities( profile );

        // 画布
        final GLCanvas glcanvas = new GLCanvas( capabilities );
        Triangledepthtest tripledepthtest = new Triangledepthtest();

        glcanvas.addGLEventListener( tripledepthtest );
        glcanvas.setSize( 400, 400 );

        final JFrame frame = new JFrame ( "3d Triangle (solid)" );
        frame.getContentPane().add(glcanvas);
        frame.setSize( frame.getContentPane().getPreferredSize() );
        frame.setVisible( true );
        final FPSAnimator animator = new FPSAnimator( glcanvas, 300,true);

        animator.start();
   }

}

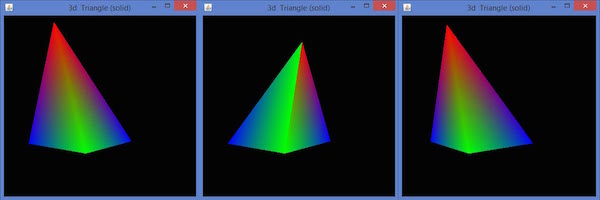

编译并执行上述程序时，将生成以下输出。

在这里，您可以看到旋转的 3D 三角形的快照。由于此程序包含深度测试代码，因此三角形是实心的。
