如何在 Matplotlib 中绘制带有表示原始数据的色条的对数归一化 imshow 图?

要在 matplotlib 中绘制带有表示原始数据的色条的对数归一化 imshow() 图，我们可以采取以下步骤 −

• 使用 numpy 创建 2D 数组。
• 使用 imshow() 方法将数据显示为图像，即在 2D 常规栅格上
• 使用 imshow() 方法为 ScalarMappable 实例 *mappable* 创建色条。
• 要显示图形，请使用 show() 方法。

示例

import numpy as np
from matplotlib import pyplot as plt, cm
from matplotlib import colors
plt.rcParams["figure.figsize"] = [7.00, 3.50]
plt.rcParams["figure.autolayout"] = True
data = np.random.rand(4, 4)
im = plt.imshow(data, cmap=cm.rainbow, norm=colors.LogNorm())
plt.colorbar(im)
plt.show()

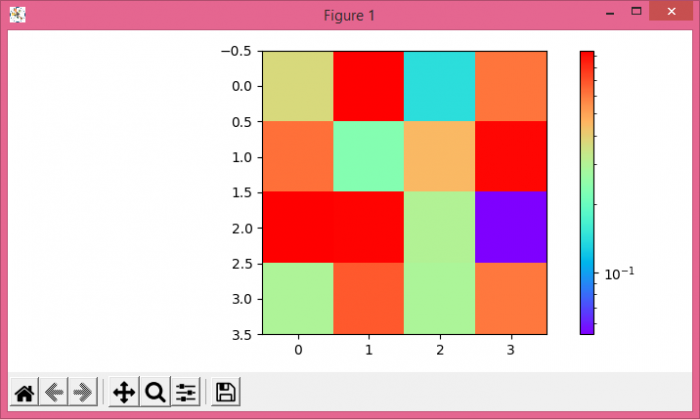

输出
