BabylonJS - 视差贴图

更新于 2025/2/22 19:37:17

视差贴图也称为偏移贴图。它使用高度贴图作为偏移应用于材质的纹理，以突出几何表面的浮雕效果。在 3D 世界中，应用深度的石墙将具有更明显的外观，并且对最终用户来说看起来更逼真。在更陡的视角下，纹理坐标会更多地位移，随着视图的变化，由于视差效果而产生深度错觉。

视差贴图与标准材质一起使用。我们在标准材质章节中了解了这一点。

视差贴图有 3 个属性。

material.useParallax = true; − 这将启用视差贴图。要使用此属性，您需要先为材质分配凹凸纹理。
material.useParallaxOcclusion = true; − 要使用此属性，您必须将 useParallax 设置为 true。它启用视差遮挡。
material.parallaxScaleBias = 0.1; − 应用缩放因子，使深度与网格一致。对于视差，介于 .05 和 .1 之间的值是合适的。对于遮挡，您可以达到 0.2。

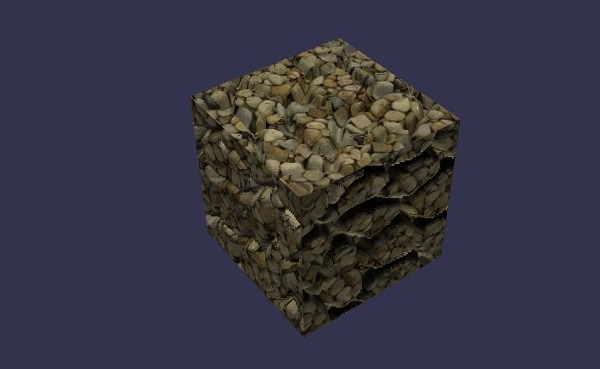

演示

<!doctype html>
<html>
   <head>
      <meta charset = "utf-8">
      <title>BabylonJs - Basic Element-Creating Scene</title>
      <script src = "babylon.js"></script>
      <style>
         canvas {width: 100%; height: 100%;}
      </style>
   </head>

   <body>
      <canvas id = "renderCanvas"></canvas>
      <script type = "text/javascript">
         var canvas = document.getElementById("renderCanvas");
         var engine = new BABYLON.Engine(canvas, true);

         var createScene  = function() {
            // 这将创建一个基本的 Babylon Scene 对象(非网格)
            var scene = new BABYLON.Scene(engine);

            // 这将创建并定位一个自由相机(非网格)
            var camera = new BABYLON.ArcRotateCamera("camera1", 0, Math.PI / 2, 100, new BABYLON.Vector3(0, 0, 0), scene);
            camera.attachControl(canvas, false);

            // 这将使相机瞄准场景原点
            camera.setTarget(BABYLON.Vector3.Zero());

            // 这将创建一个光源，瞄准 0,1,0 - 天空(非网格)
            var light = new BABYLON.HemisphericLight("light1", new BABYLON.Vector3(0, 1, 0), scene);

            // 默认强度为 1。让我们将光线调暗一点
            light.intensity = 0.7;

            var mesh = BABYLON.Mesh.CreateBox("box01", 25, scene);
            mesh.position = new BABYLON.Vector3(0, 0, 0);

            var brickWallDiffURL = "images/a1.png";
            var brickWallNHURL = "images/a2.png";
            var stoneDiffURL = "images/pebble.jpg";
            var stoneNHURL = "images/a3.png";

            var stoneDiffuseTexture = new BABYLON.Texture(stoneDiffURL, scene);

            var stoneNormalsHeightTexture = new BABYLON.Texture(stoneNHURL, scene);

            var wallDiffuseTexture = new BABYLON.Texture(brickWallDiffURL, scene);

            var wallNormalsHeightTexture = new BABYLON.Texture(brickWallNHURL, scene);

            var normalsHeightTexture = stoneNormalsHeightTexture;

            var material = new BABYLON.StandardMaterial("mtl01", scene);
            material.diffuseTexture = stoneDiffuseTexture;
            material.bumpTexture = stoneNormalsHeightTexture;

            material.useParallax = true;
            material.useParallaxOcclusion = true;
            material.parallaxScaleBias = 0.1;
            material.specularPower = 1000.0;
            material.specularColor = new BABYLON.Color3(0.5, 0.5, 0.5);
            mesh.material = material;
            return scene;
         };
         var scene = createScene();
         engine.runRenderLoop(function() {
            scene.render();
         });
      </script>
   </body>
</html>
