OpenCV - Sobel 运算符

使用 sobel 运算符，您可以检测图像在水平和垂直方向上的边缘。您可以使用方法 sobel() 对图像应用 sobel 运算符。以下是此方法的语法 −

Sobel(src, dst, ddepth, dx, dy)

此方法接受以下参数 −

• src − 表示源（输入）图像的 Mat 类的对象。

• dst −类 Mat 的一个对象，表示目标（输出）图像。

• ddepth − 表示图像深度的整数变量 (-1)

• dx − 表示 x 导数的整数变量。（0 或 1）

• dy − 表示 y 导数的整数变量。（0 或 1）

示例

以下程序演示了如何对给定图像执行 Sobel 操作。

import org.opencv.core.Core;
import org.opencv.core.Mat;

import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class SobelTest {
   public static void main(String args[]) {
        // 加载 OpenCV 核心库
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        // 从文件中读取图像并将其存储到 Matrix 对象中
        String file ="E:/OpenCV/chap16/sobel_input.jpg";
        Mat src = Imgcodecs.imread(file);

        // 创建一个空矩阵来存储结果
        Mat dst = new Mat();

        // 在图像上应用 sobel
        Imgproc.Sobel(src, dst, -1, 1, 1);

        // 写入图像
        Imgcodecs.imwrite("E:/OpenCV/chap16/sobel_output.jpg", dst);

        System.out.println("图像已处理");
   }
}

假设以下是上述程序中指定的输入图像 sobel_input.jpg。

输出

执行程序后，您将获得以下输出 −

处理后的图像

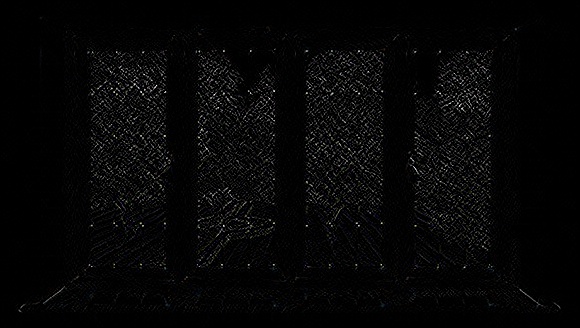

如果打开指定的路径，您可以观察到输出图像如下 −

sobel 变体

将不同的值传递给最后一个参数（dx 和 dy）（在 0 和 1 之间），您将获得不同的输出 −

// 应用图像上的 sobel
Imgproc.Sobel(src, dst, -1, 1, 1);

下表列出了方法 Sobel() 的变量 dx 和 dy 的各种值及其各自的输出。

X 导数	Y 导数	输出
0	1
1	0
1	1
