SwiftUI - 绘制线条

线是几何学中的一个基本概念。它是一条可以无限延伸的直线路径。它由两个点(例如 A 和 B)表示，通常用于定义各种形状，如矩形、三角形、正方形、多边形等，以及点之间的角度和关系。它没有任何厚度或宽度。尽管是一维的，但它仍然可以存在于二维或多维平面中。

但是，线也可以是由两个不同端点定义的有限部分，此部分称为线段。与线不同，线段具有确定的长度，并具有起点和终点。因此，在本章中，我们将在 SwiftUI 中绘制一条线段

在 SwiftUI 中绘制线

在 SwiftUI 中，我们可以使用 addLine(to:) 方法创建线和线段。此方法从当前点到给定点(终点)添加一条直线段。此函数需要两个坐标(CGPoint(x:, y:))，即从当前点和终点到线段结束位置的线段长度。

语法

以下是语法 −

addLine(to end: CGPoint)

它仅需要一个参数，即 end。此参数表示线段终点的坐标

在 SwiftUI 中绘制线的步骤

按照以下步骤在 SwiftUI 中绘制线 −

初始化路径

要创建一条线或任何形状，首先我们需要初始化路径并在闭包中提供详细说明。路径用于定义自定义形状和线条。它允许我们通过指定一系列连接的点和线来创建复杂的图形。

Path() {}

移动到指定坐标

现在我们使用 move(to:) 方法移动到给定画布的指定坐标。或者我们可以说我们使用 move(to:) 方法到达线的当前点/起点。

Path() {
   myPath in
   myPath.move(to: CGPoint(x: 70, y: 300))
}

绘制线

现在我们调用 addLine(to:) 方法从当前点到指定点/终点绘制一条线

Path() {
   myPath in
   myPath.move(to: CGPoint(x: 70, y: 300))
   myPath.addLine(to: CGPoint(x: 300, y: 300))
}

此处 move() 方法包含线条起点的坐标，而 addLine() 方法包含线条终点的坐标

指定线条宽度和颜色

要指定线条的宽度和颜色，我们需要使用 .stroke 修饰符

Path() {
   myPath in
      myPath.move(to: CGPoint(x: 70, y: 300))
      myPath.addLine(to: CGPoint(x: 300, y: 300))
}.stroke(Color.indigo, lineWidth: 5)

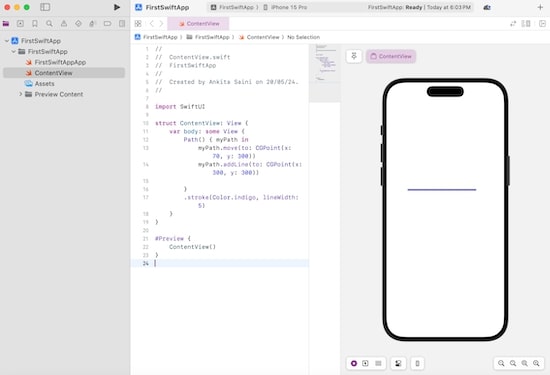

示例 1

以下 SwiftUI 程序用于绘制一条线。

import SwiftUI

struct ContentView: View {
   var body: some View {
      Path() {
         myPath in
            myPath.move(to: CGPoint(x: 70, y: 300))
            myPath.addLine(to: CGPoint(x: 300, y: 300))
        }.stroke(Color.indigo, lineWidth: 5)
    }
}
#Preview {
   ContentView()
}

输出

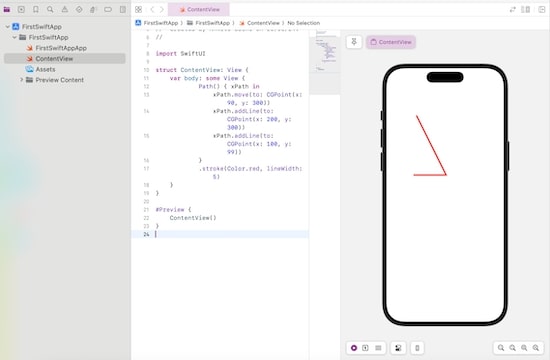

示例 2

以下 SwiftUI 程序用于在同一路径中绘制多条线条。

import SwiftUI

struct ContentView: View {
   var body: some View {
      Path() {
         xPath in
            xPath.move(to: CGPoint(x: 90, y: 300))
            xPath.addLine(to: CGPoint(x: 200, y: 300))
            xPath.addLine(to: CGPoint(x: 100, y: 99))
      }.stroke(Color.red, lineWidth: 5)
   }
}

#Preview {
   ContentView()
}

输出

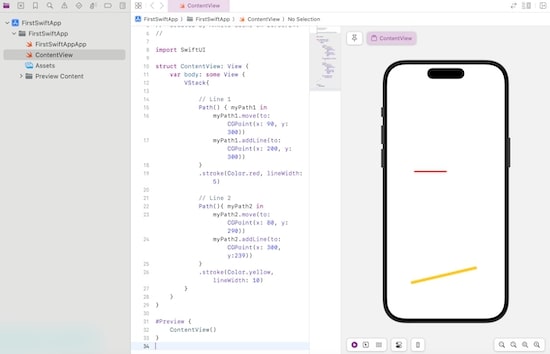

示例 3

以下 SwiftUI 程序用于在不同路径上垂直绘制多条线条。这里我们使用 VStack 来垂直绘制线条。

import SwiftUI

struct ContentView: View {
   var body: some View {
      VStack{
         // Line 1
         Path() {
            myPath1 in
               myPath1.move(to: CGPoint(x: 90, y: 300))
               myPath1.addLine(to: CGPoint(x: 200, y: 300))
         }.stroke(Color.red, lineWidth: 5)

         // Line 2
         Path(){
            myPath2 in
               myPath2.move(to: CGPoint(x: 80, y: 290))
               myPath2.addLine(to: CGPoint(x: 300, y:239))
         }.stroke(Color.yellow, lineWidth: 10)
      }
   }
}

#Preview {
   ContentView()
}

输出
