SwiftUI - 绘制圆角矩形

圆角矩形是一个矩形，但有圆角。此形状是通过定义其角的曲率半径来创建的。在 UI 中，圆角矩形用于设计字段、按钮、图标等，因为与矩形相比，它在视觉上更具吸引力。SwiftUI 提供了一个内置函数来创建圆角矩形，但在这里我们将创建一个没有任何内置函数的圆角矩形。

在 SwiftUI 中绘制圆角矩形

在 SwiftUI 中，我们可以使用 addLine(to:) 方法创建线和线段。此方法从当前点到给定点(终点)添加一条直线段。此函数接受两个坐标(CGPoint(x:, y:))，即从当前点到线段结束点的线段长度。

语法

以下是语法 −

addLine(to end: CGPoint)

此函数仅接受一个参数，即"end"。它表示线段终点在用户空间坐标中的位置。

在 SwiftUI 中绘制圆角矩形的步骤

按照以下步骤在 SwiftUI 中绘制圆角矩形 −

步骤 1:定义自定义形状

要绘制自定义圆角矩形，我们需要创建一个符合 Shape 协议的结构。在这个结构中，我们将定义如何创建圆角矩形。或者我们可以说定义 path(in:) 方法

struct RoundedRectangle: Shape {
   var cRadius: CGFloat
   var corners: UIRectCorner

   func path(in rRect: CGRect) -> Path {
      let xpath = UIBezierPath(
         roundedRect: rRect,
         byRoundingCorners: corners,
         cornerRadii: CGSize(width: cRadius, height: cRadius)
      )
      return Path(xpath.cgPath)
   }
}

第 2 步:创建视图

现在我们在 SwiftUI 视图中使用自定义圆角矩形。它将显示自定义圆角矩形的外观。

struct ContentView: View {
   var body: some View {
      RoundedRectangle(cRadius: 30, corners: [.topLeft, .topRight, .bottomLeft, .bottomRight])
   }
}

步骤 3:添加其他自定义项

我们还可以在圆角矩形中添加其他自定义项，如描边、填充、阴影、覆盖文本等。

struct ContentView: View {
   var body: some View {
      RoundedRectangle(cRadius: 30, corners: [.topLeft, .topRight, .bottomLeft, .bottomRight])
         .fill(Color.blue)
         .frame(width: 200, height: 100)
         .padding()
   }
}

示例 1

以下 SwiftUI 程序用于创建实心自定义圆角矩形。

import SwiftUI

struct RoundedRectangle: Shape {
   var cRadius: CGFloat
   var corners: UIRectCorner

   func path(in rRect: CGRect) -> Path {
      let xpath = UIBezierPath(
         roundedRect: rRect,
         byRoundingCorners: corners,
         cornerRadii: CGSize(width: cRadius, height: cRadius)
      )
      return Path(xpath.cgPath)
   }
}
struct ContentView: View {
   var body: some View {
      RoundedRectangle(cRadius: 30, corners: [.topLeft, .topRight, .bottomLeft, .bottomRight])
         .fill(Color.blue)
         .frame(width: 200, height: 100)
         .padding()
   }
}

#Preview {
   ContentView()
}

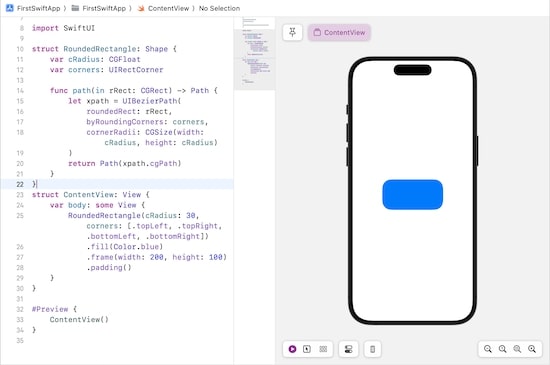

输出

示例 2

以下 SwiftUI 程序用于绘制自定义圆角矩形。在这里我们将创建圆角矩形的每一条线和角。

import SwiftUI

struct RoundedRectangle: Shape {
   var topLeftRadius: CGFloat
   var topRightRadius: CGFloat
   var bottomLeftRadius: CGFloat
   var bottomRightRadius: CGFloat

   func path(in rectangle: CGRect) -> Path {
      var xpath = Path()
      // Define the starting point of the rectangle
      let sPoint = CGPoint(x: rectangle.minX + topLeftRadius, y: rectangle.minY)

      // Move to the starting point
      xpath.move(to: sPoint)

      // Top Right Side
      xpath.addLine(to: CGPoint(x: rectangle.maxX - topRightRadius, y: rectangle.minY))
      xpath.addArc(
	     center: CGPoint(x: rectangle.maxX - topRightRadius,
	     y: rectangle.minY + topRightRadius),
         radius: topRightRadius, startAngle: Angle(degrees: -90),
         endAngle: Angle(degrees: 0), clockwise: false
      )

      // Right Bottom Side
      xpath.addLine(to: CGPoint(x: rectangle.maxX, y: rectangle.maxY - bottomRightRadius))
      xpath.addArc(
	     center: CGPoint(x: rectangle.maxX - bottomRightRadius, y: rectangle.maxY - bottomRightRadius),
         radius: bottomRightRadius,
         startAngle: Angle(degrees: 0),
         endAngle: Angle(degrees: 90),
         clockwise: false
      )

      // Bottom Left Side
      xpath.addLine(to: CGPoint(x: rectangle.minX + bottomLeftRadius, y: rectangle.maxY))
      xpath.addArc(center: CGPoint(x: rectangle.minX + bottomLeftRadius, y: rectangle.maxY - bottomLeftRadius),
         radius: bottomLeftRadius,
         startAngle: Angle(degrees: 90),
         endAngle: Angle(degrees: 180),
         clockwise: false)

        // Top Left side
        xpath.addLine(to: CGPoint(x: rectangle.minX, y: rectangle.minY + topLeftRadius))
        xpath.addArc(center: CGPoint(x: rectangle.minX + topLeftRadius, y: rectangle.minY + topLeftRadius),
           radius: topLeftRadius,
           startAngle: Angle(degrees: 180),
           endAngle: Angle(degrees: 270),
           clockwise: false)

        return xpath
   }
}

struct ContentView: View {
   var body: some View {
      RoundedRectangle(topLeftRadius: 20, topRightRadius: 20, bottomLeftRadius: 20, bottomRightRadius: 20)
         .fill(Color.purple)
        .frame(width: 300, height: 200)
   }
}

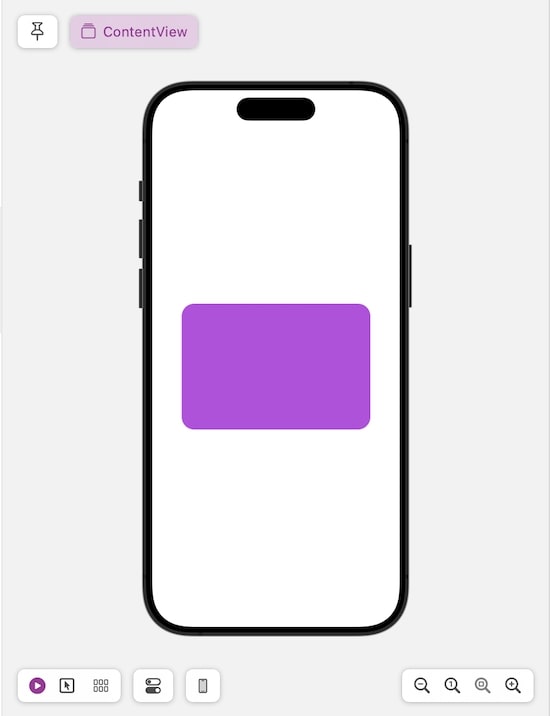

输出

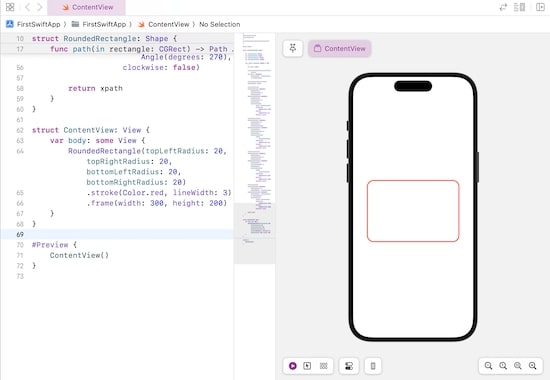

要创建带描边的圆角矩形，我们将使用 .stroke 修饰符。这里我们只在视图部分进行更改，其余代码与上面相同

struct ContentView: View {
   var body: some View {
      RoundedRectangle(topLeftRadius: 20, topRightRadius: 20, bottomLeftRadius: 20, bottomRightRadius: 20)
         .stroke(Color.red, lineWidth: 3)
         .frame(width: 300, height: 200)
   }
}

输出

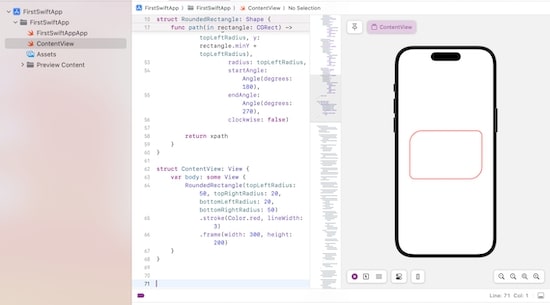

使用上面的代码，我们可以根据需要自定义圆角矩形。在这里，我们更改每个角的大小，它将创建一个不均匀的圆角矩形。

struct ContentView: View {
   var body: some View {
      RoundedRectangle(topLeftRadius: 50, topRightRadius: 20, bottomLeftRadius: 20, bottomRightRadius: 50)
         .stroke(Color.red, lineWidth: 3)
         .frame(width: 300, height: 200)
   }
}

输出
