SwiftUI - 绘制矩形

矩形是几何中的四边形。它有四条边，对边长度相等且彼此平行。矩形的所有角都是直角。它通常用于创建各种对象，如门、床单、托盘等。

SwiftUI 中的矩形形状用于定义各种 UI 组件的边界，如按钮、文本框、图像框、容器、面板等。或者我们可以说矩形是一种形状视图，用于在屏幕上显示矩形区域。我们可以根据需要通过调整大小、位置、角、颜色等来自定义矩形的外观。

在 SwiftUI 中绘制矩形

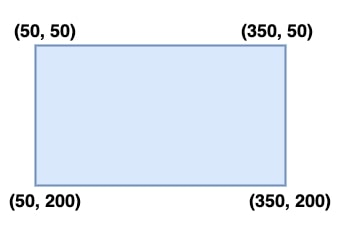

众所周知，矩形是通过连接四条线创建的，其中相对的边彼此平行且长度相同。因此在 SwiftUI 中，我们将使用 addLine(to:) 方法来绘制矩形。此方法从当前点到给定点(终点)添加一条直线段。

语法

以下是语法 −

addLine(to end: CGPoint)

此函数接受一个参数，即 end。它表示线段终点在用户空间坐标中的位置。

在 SwiftUI 中绘制矩形的步骤

按照以下步骤在 SwiftUI 中绘制矩形 −

步骤 1:初始化 Path

要创建矩形，首先我们需要初始化 Path，并在闭包中提供详细说明。使用路径，我们可以通过指定一系列连接的点和线来创建简单或复杂的图形。

Path() {}

步骤 2:移动到指定坐标

现在要开始绘制矩形，我们需要移动到矩形的起点，为此我们将使用 move(to:) 方法。它用于到达矩形/形状的当前点/起点。

Path() {
   xPath in
      xPath.move(to: CGPoint(x: 50, y: 50))
}

步骤 3:绘制矩形

现在我们调用 addLine(to:) 方法从给定点到给定点绘制线条以创建一个矩形。

Path() {
   xPath in
      xPath.move(to: CGPoint(x: 50, y: 50))
      xPath.addLine(to: CGPoint(x: 350, y: 50))
      xPath.addLine(to: CGPoint(x: 350, y: 200))
      xPath.addLine(to: CGPoint(x: 50, y: 200))
}

步骤 4:填充颜色

默认情况下，矩形以黑色创建，因此使用 .fill 修饰符我们可以更改矩形的颜色

Path(){
   xPath in
      xPath.move(to: CGPoint(x: 50, y: 50))
      xPath.addLine(to: CGPoint(x: 350, y: 50))
      xPath.addLine(to: CGPoint(x: 350, y: 200))
      xPath.addLine(to: CGPoint(x: 50, y: 200))
}.fill(Color.orange)

示例 1

以下 SwiftUI 程序用于绘制橙色实心矩形。

import SwiftUI

struct ContentView: View {
   var body: some View {
      Path(){
	     xPath in
            xPath.move(to: CGPoint(x: 50, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 200))
            xPath.addLine(to: CGPoint(x: 50, y: 200))
      }.fill(Color.orange)
   }
}

#Preview {
   ContentView()
}

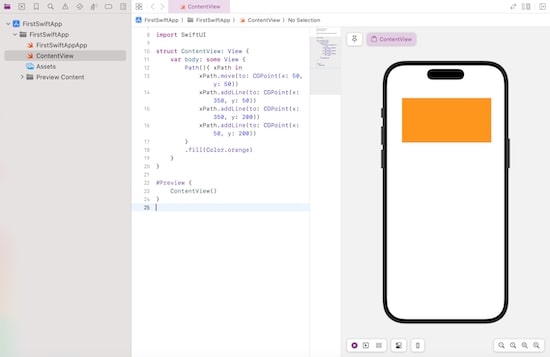

输出

示例 2

以下 SwiftUI 程序用于绘制描边矩形。这意味着它仅包含矩形的边界。

import SwiftUI

struct ContentView: View {
   var body: some View {
      Path(){
         xPath in
            xPath.move(to: CGPoint(x: 50, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 200))
            xPath.addLine(to: CGPoint(x: 50, y: 200))
      }.stroke(Color.pink, lineWidth: 4)
   }
}
#Preview {
   ContentView()
}

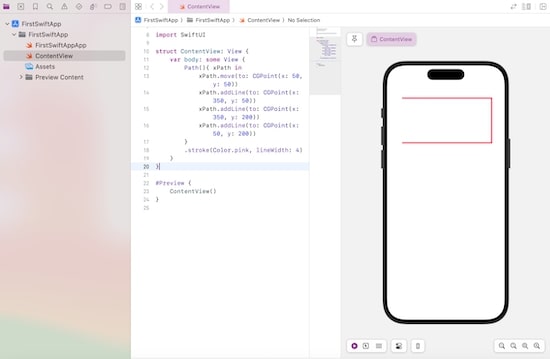

输出

这里我们没有画一条线来连接坐标 (50, 200) 和 (50, 50)，它将显示一条开放的路径。因此，为了关闭此路径，我们将在 Path 闭包的末尾调用 closeSubpath() 方法。它会自动将当前点与原点连接起来。

import SwiftUI

struct ContentView: View {
   var body: some View {
      Path(){
	     xPath in
            xPath.move(to: CGPoint(x: 50, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 50))
            xPath.addLine(to: CGPoint(x: 350, y: 200))
            xPath.addLine(to: CGPoint(x: 50, y: 200))
            xPath.closeSubpath()
      }.stroke(Color.pink, lineWidth: 4)
   }
}

#Preview {
    ContentView()
}

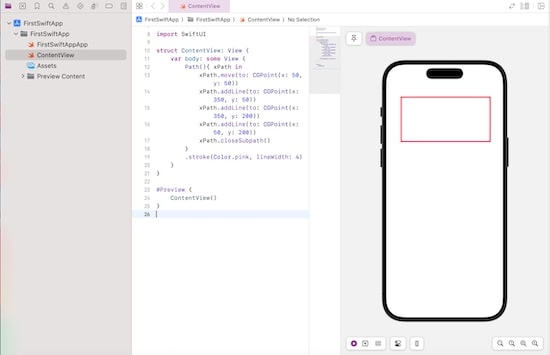

输出
