Kivy - 绘图

Kivy 库中的所有 GUI 小部件都具有 Canvas 属性。Canvas 是用于绘制各种对象（例如矩形、椭圆等）的地方。必须注意的是，Kivy 没有单独的 Canvas 小部件来绘制形状。所有小部件的画布共享一个公共坐标空间。

在 Kivy 中，绘图是在与任何小部件相关的 Canvas 上完成的，使用顶点指令和上下文指令。

• 顶点指令 − 用于绘制基本几何形状（如线条、矩形、椭圆等）的指令称为顶点指令。

• 上下文指令 −这些指令不会绘制任何东西，但会操纵整个坐标空间，因此要为其添加颜色，请旋转、平移和缩放它。

顶点指令

这些指令以不同的顶点对象的形式添加到 Canvas 中。顶点类在 kivy.graphics.vertex_instructions 模块中定义。如上所述，绘制指令被添加到 Canvas 的上下文中。

with self.canvas:
   vertex(**args)

vertex_instructions 模块包含以下类 −

• Bezier

• BorderImage

• Ellipse

• Line

• Mesh

• Point

• Quad

• Rectangle

• RoundedRectangle

• SmoothLine

• Triangle

Bezier

贝塞尔曲线由一些控制点加权，我们将其包含在指令中。在 Kivy 中，贝塞尔是一个顶点画布指令，它从作为参数提供给 Beizer 构造函数的一组点中绘制此曲线。

from kivy.graphics import Beizer
with self.canvas:
   Beizer(**args)

参数

以下参数在 Beizer 类 − 中定义

• points − 格式为 (x1, y1, x2, y2…) 的点列表

• loop − bool，默认为 False，设置贝塞尔曲线以连接最后一个点和第一个点。

• segments − int，默认为 180。定义绘制曲线所需的段数。段数越多，绘制越平滑。

• dash_length − 段的长度（如果为虚线），默认为 1。

• dash_offset −一个线段的末端与下一个线段的起点之间的距离，默认为 0。更改此值会使其变为虚线。

示例

self.w=Widget()
with self.w.canvas:
   Color(0,1,1,1)
   Bezier(
      points=[700,400,450,300,300,350,350, 200,200,100,150,10],
      segments=20
   )
   Color(1,1,0,1)
   Point(
      points =[700,400,450,300,300,350,350, 200,200,100,150,10],
      pointsize= 3
   )

输出

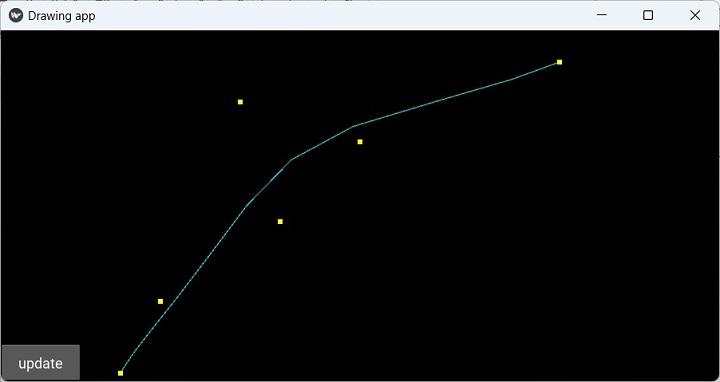

它将产生以下输出窗口 −

此处显示的点仅供参考。

Ellipse

在 Kivy 框架中，椭圆是一个顶点指令。根据所需的段，它可以显示多边形、矩形或圆弧。如果宽度和高度参数相等，则结果为圆形。

from kivy.graphics import Ellipse
with self.canvas:
   Ellipse(**args)

参数

以下参数在 Ellipse 类 − 中定义

• pos − 两个元素元组，给出椭圆中心的 X 和 Y 坐标值。

• size − 两个元素元组，定义椭圆的宽度和高度（以像素为单位）。

• angle_start − 浮点数，默认为 0.0，指定起始角度（以度为单位）。

• angle_end − 浮点数，默认为 360.0，指定结束角度（以度为单位）。

• segments − 椭圆的段数。如果线段较多，椭圆的绘制会更平滑。使用此属性可创建具有 3 条或更多条边的多边形。小于 3 的值将不会显示。

示例

self.w=Widget()
with self.w.canvas:
   Color(0.5, .2, 0.4, 1)
   d = 250
   Ellipse(pos=(360,200), size=(d+75, d))

输出

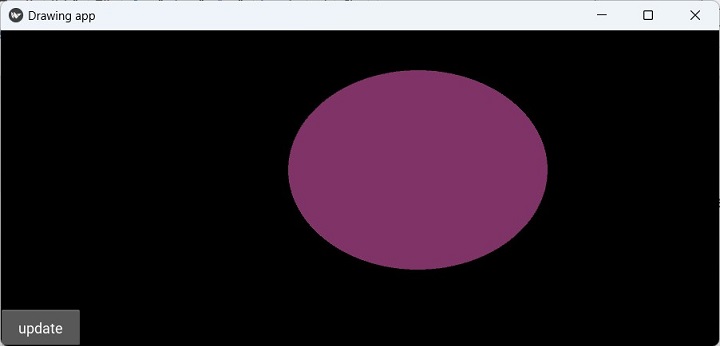

它将生成以下输出窗口 −

Rectangle

此顶点指令根据作为参数给出的位置和尺寸在画布上绘制一个矩形。

from kivy.graphics import Rectangle
with self.canvas:
   Rectangle(**args)

参数

以下参数在 Rectangle 类 − 中定义

• pos − 整数列表，指定矩形的位置，格式为 (x, y)。

• size − 整数列表，矩形的大小，格式为 (width, height)。

绘制一个填充特定颜色的矩形是为标签提供背景的推荐方法。

示例

def build(self):
   widget = Widget()
   with widget.canvas:
   Color(0, 0, 1, 1)
      Rectangle(
      pos=(50, 300), size_hint=(None, None),
      size=(300, 200)
   )
   lbl = Label(
      text='Hello World', font_size=24,
      pos=(Window.width / 2, 300), size=(200, 200),
      color=(0, 0, 1, 1)
   )
   with lbl.canvas.before:
      Color(1, 1, 0)
      Rectangle(pos=lbl.pos, size=lbl.size)

   widget.add_widget(lbl)

   return widget

输出

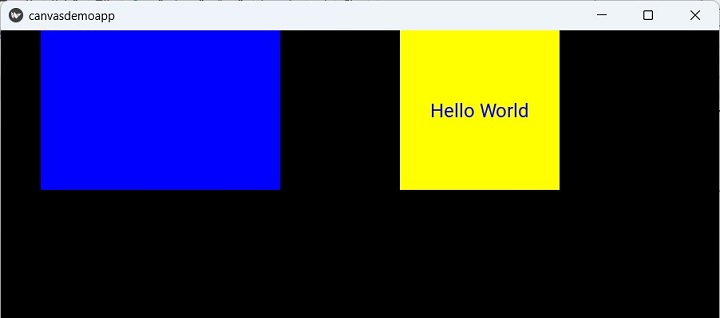

它将产生以下输出窗口 −

可能需要注意的是，Quad 是四边形，具有四个顶点的多边形，不一定是矩形。同样，圆角矩形是具有圆角顶点的矩形。

Line

在 Kivy 图形中，Line 是一种基本的顶点指令。Line 对象构造函数的 points 属性具有连续点的 x 和 y 坐标。Kivy 绘制一条连接这些点的线。

from kivy.graphics import Line
with self.canvas:
   Line(**args)

参数

以下参数在 Line 类 − 中定义

• points − 格式为 (x1, y1, x2, y2…) 的点列表

• dash_length − int 线段的长度（如果为虚线），默认为 1。

• dash_offset − 一个线段的末尾和下一个线段的开头之间的偏移量，默认为 0。更改此值将使其成为虚线。

• dashes − 格式为 [ON length, offset, ON length, offset, …] 的整数列表。例如[2,4,1,6,8,2] 将创建一条线，第一条虚线长度为 2，然后偏移量为 4，然后虚线长度为 1，然后偏移量为 6，依此类推。

• width − float - 定义线的宽度，默认为 1.0。

示例

def build(self):
   box = BoxLayout(orientation='vertical')
   self.w = Widget()
   with self.w.canvas:
      Color(1, 0, 0, 1)
      Line(
         points=[700, 400, 450, 300, 300, 350, 350, 200, 200,  100, 150, 10],
         width=4
      )
      box.add_widget(self.w)

   return box

输出

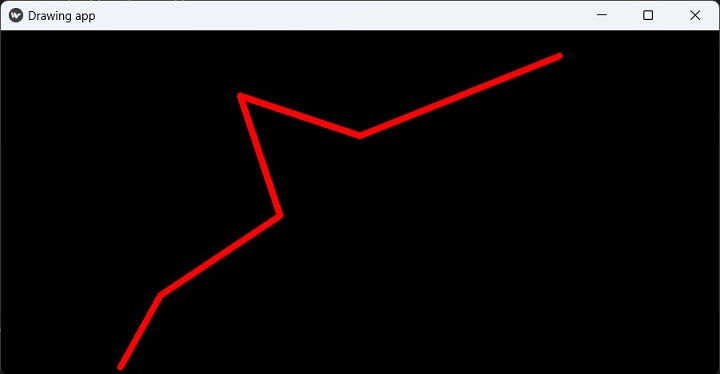

它将生成以下输出窗口 −

Line 类还具有贝塞尔、椭圆、圆形、矩形等属性，线点可用于绘制相应的形状。

Triangle

使用此顶点指令，Kivy 使用点列表绘制三角形。

from kivy.graphics import Triangle
with self.canvas:
   Triangle(**args)

points 属性是三角形三个顶点的 x 和 y 坐标列表，格式为 (x1, y1, x2, y2, x3, y3)。

示例

self.w=Widget()
with self.w.canvas:
   Color(1,1,1,1)
   self.triangle = Triangle(points=[100,100, 300,300, 500,100])

输出

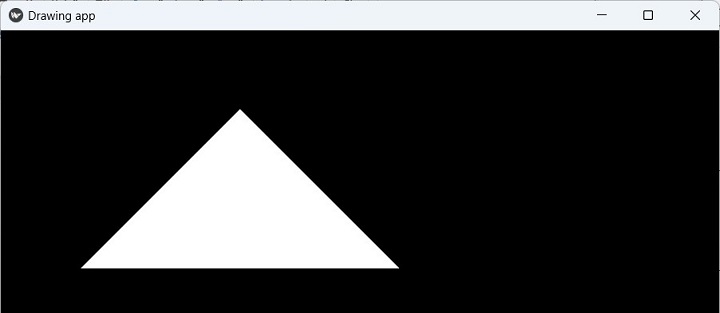

它将产生以下输出窗口 −

更新绘图

必须注意，所有图形指令类（例如 Triangle.points、Mesh.indices 等）的列表属性不是 Kivy 属性，而是 Python 属性。因此，修改此列表不会更新绘图。只有当列表对象本身发生变化时，它才会更新，而不是在修改列表值时更新。

让我们通过将点 (300,300) 更改为 (400,300) 来更改上述矩形的顶点。我们在上面的布局中添加一个按钮并将其与更新方法绑定。

示例

这是完整的代码 −

from kivy.app import App
from kivy.uix.button import Button
from kivy.uix.widget import Widget
from kivy.uix.boxlayout import BoxLayout
from kivy.graphics import *
from kivy.properties import ObjectProperty
from kivy.core.window import Window

Window.size = (720, 400)

class mytriangleapp(App):
   triangle = ObjectProperty(None)
   title = "Drawing app"

   def updating(self, *args):
      self.triangle.points[3] = 400
      self.triangle.points = self.triangle.points

   def build(self):
      box = BoxLayout(orientation='vertical')
      self.w = Widget()
      with self.w.canvas:
         Color(1, 1, 1, 1)
         self.triangle = Triangle(points=[100, 100, 300, 300, 500, 100])
      self.b1 = Button(
         text='update', on_press=self.updating,
         size_hint=(None, .1)
      )
      box.add_widget(self.w)
      box.add_widget(self.b1)
      return box
mytriangleapp().run()

输出

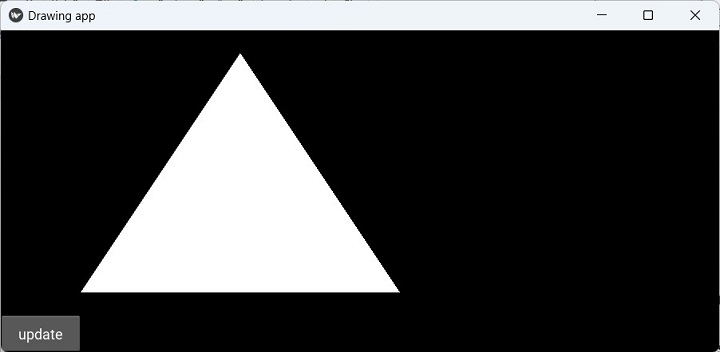

当执行上面的程序时，我们看到一个三角形和一个按钮。 单击该按钮时，"triangle.points"列表将更新，同时也会更新三角形绘图。
